请问各位大哥怎样画这种PCB线的？

请教怎样画出这种线条?请各位大哥给我答案！

这是铺铜的效果，不是走线．

请问Protel 99 se 可以铺这铜效果吗?高手?

请问Protel 99 se 可以铺这铜效果吗?高手?     请教?怎样用这项功能?

你为什么非要铺成这样，如果说为了走线与焊盘连接饱满你可以补泪滴不就行了。

汗死....

因为这种线的效果比较美观整齐,所以我想这种效果！请各位请教好吗?

可以的，用覆铜或填充就行了！

谢了！大哥~~~~我试试.不行再请教.

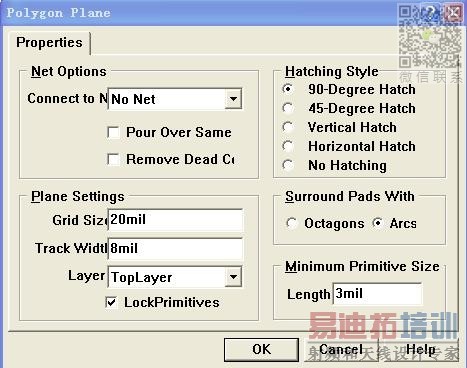

高手.请问是这个窗口吧?但我也覆铜过了但不是这种效果,请教要怎样设置?

请教高手.请问是这个窗口吧?但我也覆铜过了但不是这种效果,请教要怎样设置?

是这个窗口．

你先要进入规则里面设置它的铺铜方式．／

再在这个窗口中选择网络，去死铜等等操作．

1楼的图是没有网络，手工直接布线的~如果原理图到出来则要按楼上2位的方法去设置好在来添加线条！99的好处就在这里，比较自由化，但容易出错，所以也要特别的留意！

对了，这图肯定是不是protel做的，pads做的方法又不一样的，用铺铜就可以了~

哦,这样的啊.那谁知道用PORTEL弄出来的效果是怎样的?能把图放上去吗?能把步骤给我吗?现在那个软件比较好用?

这是单面板吧?辛苦点用手工布就可以啦～～～导网络来布就不会错了！

晕,直接画的而已,铺铜肯定是做不出来的,

泪滴后，手动覆铜而成，就是很浪费时间

上面的PCB不就是PROTEL画的吗?只不过是98

用AUTCAD画出来。再转PCB格式就OK了

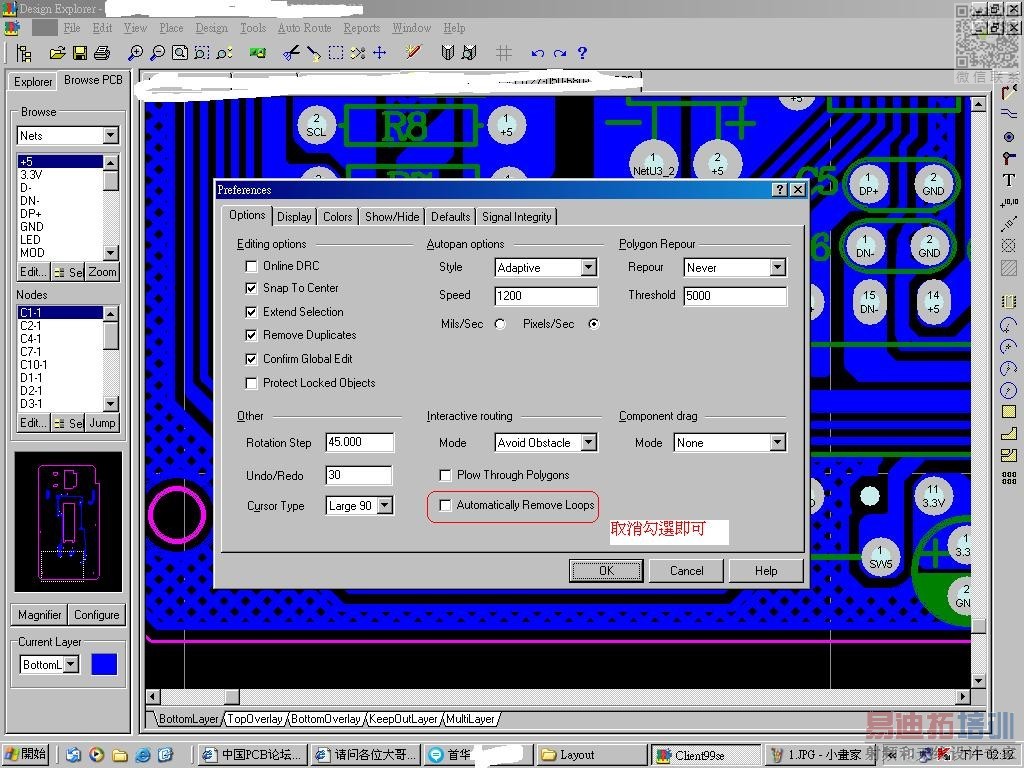

暈呀！99SE就可以做出這樣的效果！快捷鍵T - P 取消勾選如圖的選項即可手工加淚滴！

先布线，把轮廓画出来，再覆铜。
