为什么我的PCB里面有两个GND？
录入：edatop.com 点击：
我看我的PCB里面 有两个GND
名字一模一样
然后呢 打via的时候
有一个GND 会出现绿色十字架（表示和GND层连上了）
另外一种GND没有十字架
不知道是哪里没有搞对 搞出两个名字一模一样的GND
我怎么才能把他们变成同一个呢?原理图中要怎么修改么?
谢谢！
我截了图，大家帮我看看

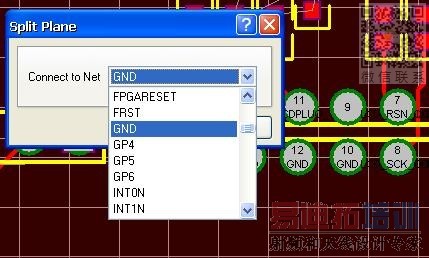

第一个图是我的地层的net选择，其中仅仅只有一个GND

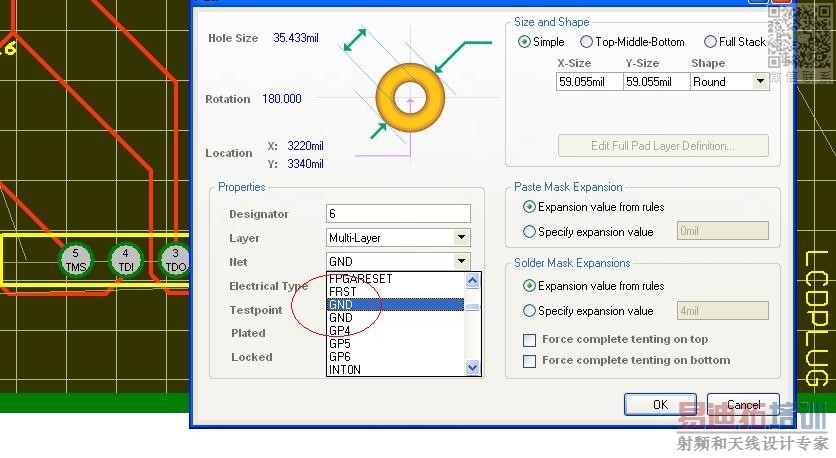

第二个是我点击pcb里面的某个net为GND的pad时候 出来的给我选择net的界面 却有两个一模一样的GND
我很迷茫啊···
看一看大小写,这两个GND是否完全一样,有否空格;
如果完全一样,可从From--to里编辑删掉一个未连接的
谢谢楼上的大哥！
能说详细点from－to 里面怎么删除么?
谢谢！
是不是内层分割了?
楼上的大哥
什么叫内层分割啊?
我的这层，目前还只有这一个GND啊
你这个得自己查网络表。定义两个GND并不冲突啊。
