关于画封装时不知道怎么处理的一个问题

录入:edatop.com     点击:

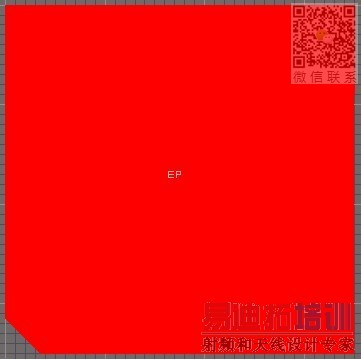

我有一个元件的中心部分是如图的形状,它是需要接地的!

我画的时候用AD7里的“实心区域”画出它的轮廓,再在上面放一个焊盘,

导入到pcb板时就报错了,显示亮绿色。起初我以为是安全间距问题,所以我把它设置为0,但是依旧是亮蓝色,那是怎么回事?我该怎么画才是正确的?

请赐教!



这是该元件中重叠有电气属性的图元所致,可以解除“锁定图元”,逐个编辑其网络属性后再重新锁定。

哇,非常感谢,已解决
