资深工程师请指点(PCB布线问题)

录入:edatop.com     点击:





各位layout高手!

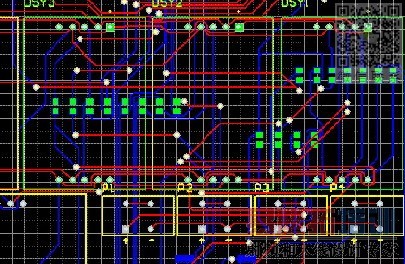

     我布的是双层板(如图所示),Top层是放几个直插的8段LED显示管.Bottom层布贴片的电容电阻还有驱动芯片.参数设置应该没什么问题,但当我在LED显示管的下面放上贴片元件时,那些元件就会变成绿色

     请问各位大侠,这是什么原因,有什么可行的解决办法呢?

     我试过把rule里的clearance勾掉,就是没有元件距离限制,结果绿色没有了.但这样做就不能够自动布线;还有就是把colors 里DRC Error Markers的勾去掉,结果绿色也没有了,但这样其他的DRC错误就检测不了.这两种做法都是不对的吧?请知道原因的高手赐教,谢谢!

几百年的老问题了,建议班作将此类问题归类,以方便新手查阅

解决办法如下:

设计规则面板中的快速检查改为多层检查或完全检查

谢谢楼上指点!不尽感激!

另:有没有PCB的QQ群加呢?觉得有好多都不懂,想多学点实用的东西!



再次谢谢!

不要自动布线.要手工布线.电脑主板也是手工布线的.

这论坛里就有很多很好的资料,由于贴子发的太新太快,很多好贴都沉了。

强烈建议你翻下旧帐,相信会找到很多惊喜。

另,建议班作定期清理论坛贴子,将好贴置顶

 谢谢!
