请教网络表的问题，哪位资深工程师帮忙一下
录入：edatop.com 点击：
已经画完ＰＣＢ板，如何导出ＰＣＢ板连线的网络表
你用的是什么版本?
选择TOOLS菜单下GENERATE NETLIST
protel 99 se
tool下没找到GENERATE NETLIST
我遇到的问题是这样的, 已经布完了一块双面板,板上有两个电阻是分别在板的两面,且在同一坐标点上,它们一个pin是属同一网络,也在同一坐标点上,然而我看不到这两PIN之间有网络线连接着,使得我在布板时,没能把这两个pin连接起来.
这样子情况,你们有什么办法,可以很好的发现漏连线吗?/
打开主菜单栏，即左上角的大箭头。选种第三项然后把对话框左下角的复选框取消选定，试试吧。或许管用
你的这种情况一般做DRC检查。

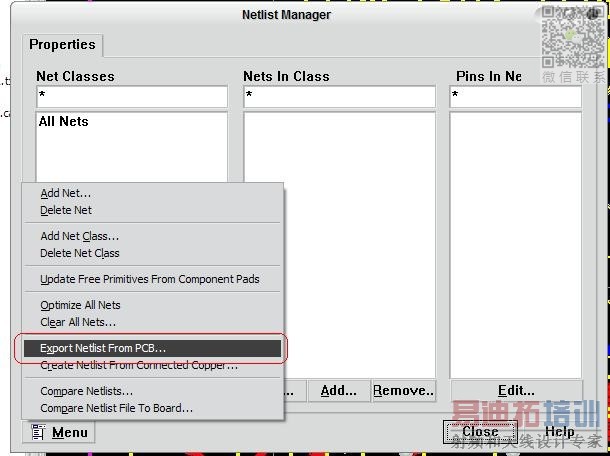

在PCB里导出网表如下。
不错,顶一下！感谢小编！
