看了就让人头痛

录入:edatop.com     点击:



画孔方法有问题当然不行了

请讲明白一些可以吗?

可以的, 双击焊盘.将焊盘属性里边的大小改为0 或0.01, 然后在最下部的mask 里边的epand 里边输入孔的直径(或你要的mask 直径的一半)

不好意思  我太弱了 能不能给个图示讲价  不胜感激1

2楼厉害啊

4楼已经讲得很清楚了。不过应该是在Solder Mask里的Override里选择。

你那个难道是一个孔吗?如果是一个孔直接在机械1层用0.127mm的线画所需直径的一个圈就可以了。

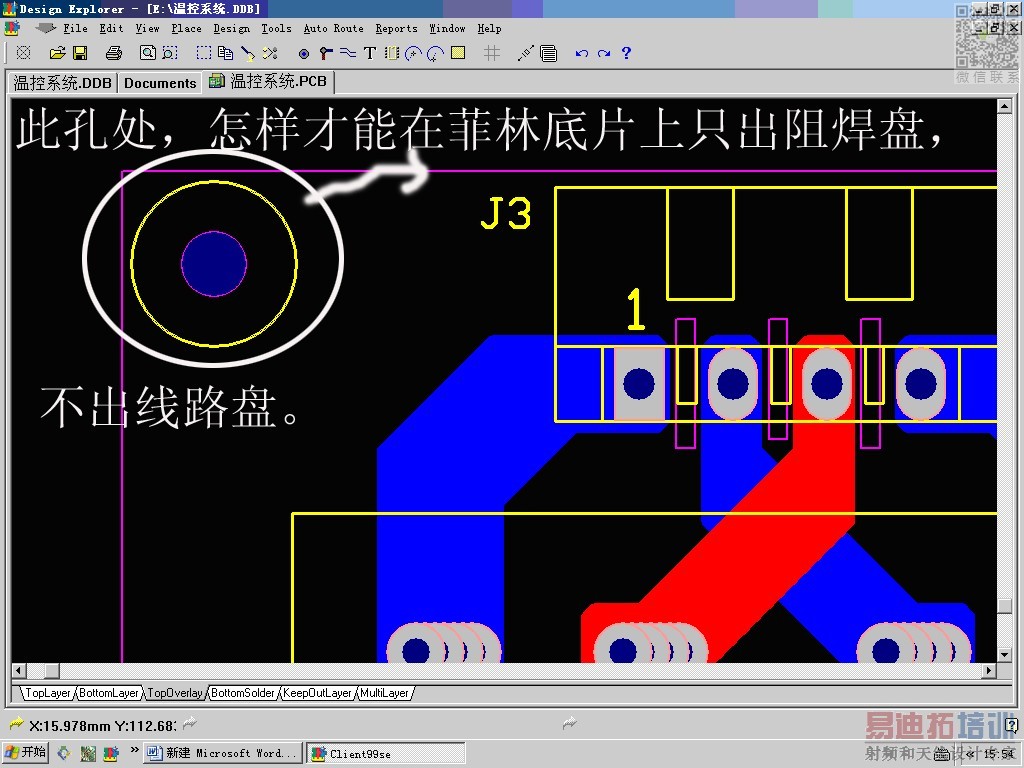

我说的还不够明白,我的意思是:线路板到了成品之后显现出来的效果是跟MARK点形式差不多,与MARK点不同的是中间位置没有线路和铅锡,是露板基的。怎样才的做出这种效果来呢?怎样设置呢?  谢谢指点迷津!

线路盘去掉就行了!

sorry,  我以为是dxp, 99里边是 override

还是不行啊!  高人们,帮帮忙吧。最好有图示~~~  谢了

用TOP SOLDER 层来体现,具体操作:放一个焊盘,编辑焊盘属性(在焊盘上双击),X,Y大小,形状,内孔径为0;关键步骤====〉layer 选"topsolder";打完收工。

我快绝望了~~~~~

你需要的是不是要把这个孔去绿油?然后去线路?

如果是,那么你把这个多层(也有人叫通层)的焊盘转换到防焊层就可以了!

嘿嘿,要是你不知道防焊层的话就叫zhjook教教...

zhjook教教...?什么有意思?

?

只要设置好焊盘的层属性为:multi-layer,其余就是自定义好孔径的内径和外径数值。

小编只是想做一个带锡的螺丝固定孔!

不是的 是不带锡的螺丝固定孔  其实我想要的是一种效果:   打孔的地方 露板基  不要绿油  也不要铜箔  更不要铅锡  谢谢

ding

顶一下

a

如果是一个带锡的定位孔,就直接放个含盘不就可以了?

呵呵,绿油开窗啊。放置一个实心圆编辑图层属性为Top Solder或Bottom Solder。Solder层属于负片层,画到哪里绿油就开窗。

对  是绿油开窗  怎么设置呢?  那样单纯的画太麻烦了  请指教~~~

ding  shang  qu

zou

20楼一针见血
