为什么？

不知道是我的问题过于垃圾呀。还是怎么了?没有理睬。发帖一个星期了 没人回。论坛能留住人吗?

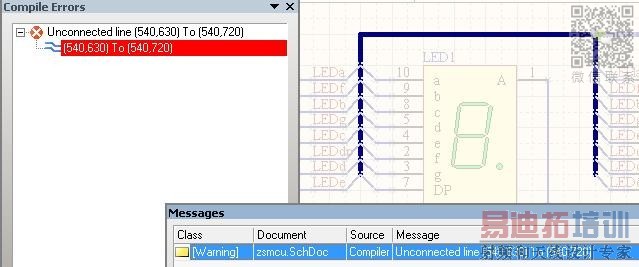

好像没有画对，总线入口及网络标号位置有问题

是的,总线是有一个总网络名称的如DB[00..20]

提示：在AD的SCH中运用总线连接时，需要注意的是总线网络标号（如：BUS[0..15]或BUS[15..0]）应与其拆分单网络标号(如：BUS0 ~ BUS15)相对应。因为，AD中连接的原则是：标号一致。

哦 谢谢。明白了。
