为什么变压器的输出引脚是导通的?

录入:edatop.com     点击:
今天我用万用表量了一下变压器,结果发现它的输出的两跟脚是导通的,数字万用表上的灯会亮。那为何它的出入脚不通呢?请问这是怎么回事?

電感類的東西不能用萬用電表量,除了量是否有導通除外。

變壓器顧名思意就是做電壓的轉換,利用電感的電磁效應將電壓昇高或降低,所以一次側與二次側的電感不能相連。

所以說就是input port 兩腳通,output port 看有幾腳都會通!哈

如果input & output 會通,有二點要注意,而且很重要!

1、你把input & output 的 in & out 搞錯了。

2、input 與 output 短路了,小心打死二次 port 的東西!

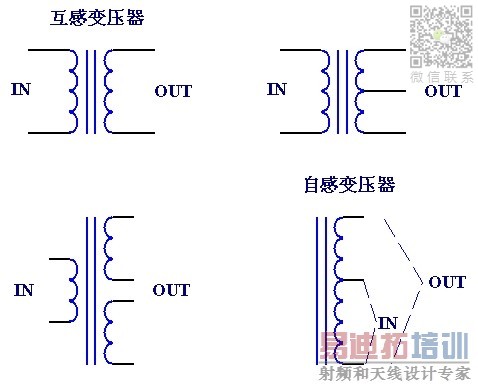

互感变压器输入、输出之间当然不能通。自感变压器输入、输出之间是相通的。



请问二楼,那是不是变压器的输入一定是两只脚呢,而且不相互不通?或者即使有多只,那也一定是有几个是一起导通的,另外几个也是通的(相当与导线),但他们彼此不导通。不知我这样说你能否听懂?

基本上是二隻腳(二相),也有可能三隻腳(三相),看你用什麼電的相位而定,

只要是電感,有相連就一定會導通,沒相連就不會導通。

基本上同一側的會接在一起,除非是為了避免干擾才會分成獨立組。

就如同3樓的圖,看你要什麼作用,接法就會不同。

呵呵!变压器的原理就是通过电-磁-电的转换,配合两级线圈不同匝数在次级来得到低于输入端的电压(降压变压器)或高于输入端的电压(升压变压器)。

初级和次级是通过磁路来联系的。所以初次级线圈是不能导通的。初级的两个端点是通的。次级的也一样。

不知道我说明白了么?

其实严格来说那不是导通的,是有电阻值显示的。实际上就是输入和输出各是一个线圈,只是电阻值很小而已。
我的理解。
