怎么没有虚线连接了
录入：edatop.com 点击：
快捷方式：N - S - N

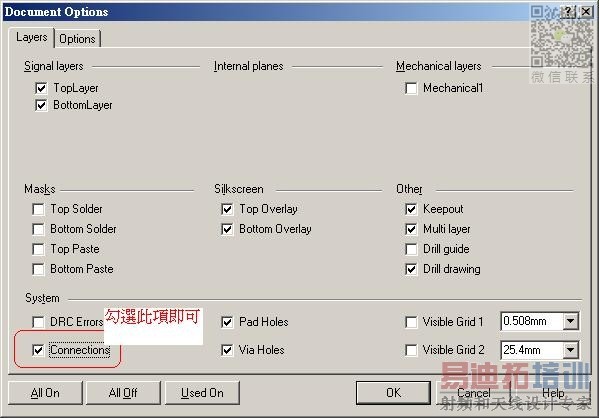

按快捷鍵 ;L 出現如圖選項，按圖勾選即可！
如果PCB图中元件脚上有网络名，用楼上的方法就可以恢复鼠线。如果PCB图中元件脚上没有网络名，那么就是网络丢失，恢复鼠线比较麻烦。试试在C:\Program Files\Design Explorer 99 SE\Backup中找找系统自动备份的文件，也许能找回来。
重新调一下网表，如果还没有在菜单view/connections/show all
学习中
