问一个很菜的问题
录入：edatop.com 点击：
是这样的，每次客户给我的文件都是很多层同时打开的（注：是LAYOUT成PCB的图形），在这里我只想看其中的一层并把其它的层都关闭，不知如何操作，请您不吝赐教！
打开PCB后，按“L”键，则弹出层设置对话框，把不想要的层关闭（去掉前面的勾）即可。
帅哥，你说的好像不行啊！我按L键，什么也没有出现啊！
英文输入法下
还有就是按ctrl+S切换到单层显示模示下
是shift+s
protel dxp 以后的才有用
有一点我要说明一下，我对Protel只是在上学的时候学过一下，现在都快忘光了。现在客户给我的Protel文档，我都在99SE(纯英文版，没有汉化，更没有打开中文输入法）下打开的，做的也只是简单的转一下GBR，以上各位答的，如：按L，按Shift+S，我都有试过，还是一点反应也没有，这可真是难倒我这个Protel盲了！
不知各位是否可以贴图上来说明一下，在下这里感激不尽了！

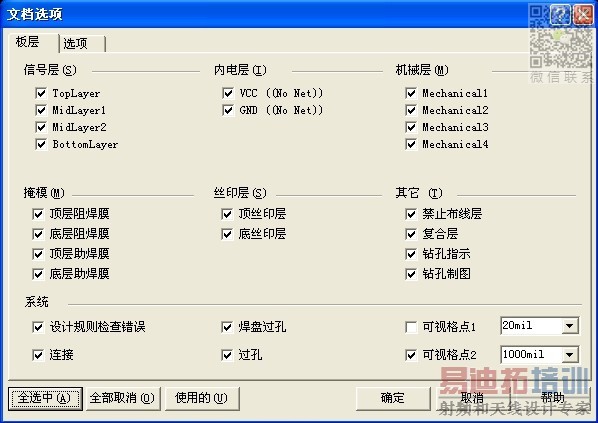

PCB环境，快捷键：D、O，选Layers标签即可任意设置层显示。

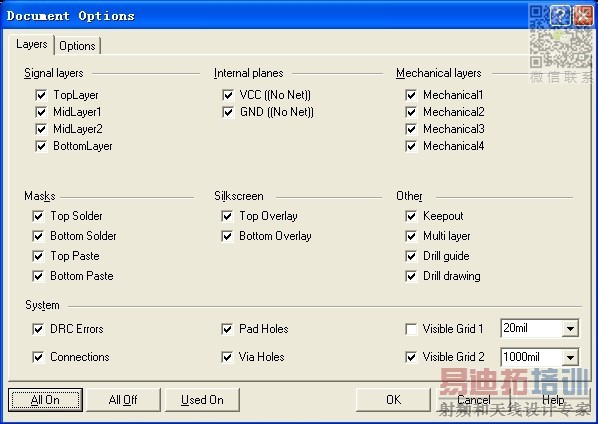

英汉对照
十分感谢的wulin的回答，在您的指引下，我初步了解了我想知道的东西，谢谢了！
