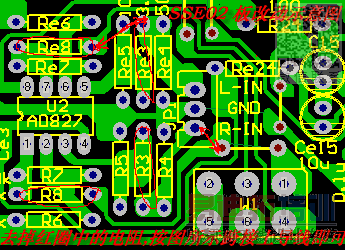

那个画PCB软件可以覆铜出这种效果?

录入:edatop.com     点击:



指教!

这是手工搞出来的,至于用什么软件都是可以的。

PADS

手工弄的··里面没有覆铜···

这是单面板的一种布线策略, 因为是单面,不能交叉走线,放个0 欧姆的电阻(一根铜丝焊接上), 那种铺铜一般都是手工一小块一小块画的(或线描的), 很古老的方法了,入以前的电视机,收音机,音箱等等, 现在的一下软件比以前的要先进,已经很少有人这样话了, 只有一些特殊的 模拟 电路还会这样如音频电路等等

PADS做的,用protel要一点一点描

最简单的单面板,用PORTEL99照着描都可以了

上面的PCB是用PROTEL 98画的

就这个图片看 pcb 肯定是protel 的, 98或2.8 的肯能很大,也不排除是 抄板软件生成的pcb ,因为焊盘上没有网络 名称 ,只有焊盘标号

protel2.8画的

99SE就可以
