Protel99钻孔图输出样式

录入:edatop.com     点击:
在PowerPCB中,可方便输出如图1效果的钻孔图,但在Protel99(之前版本除外)中,我试过图2、图3和图4共3种选项,均无法达到图1样式。
哪位大侠能指点迷津!

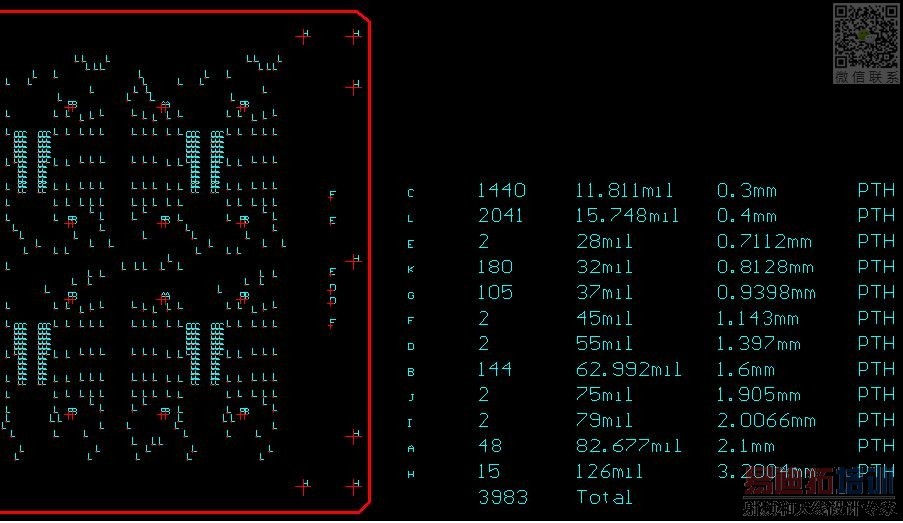

图1

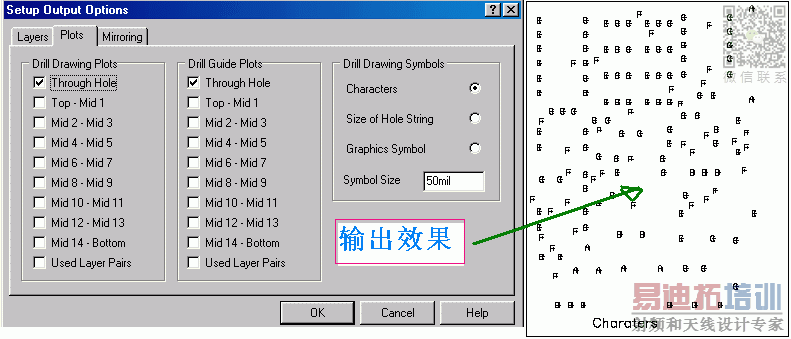

图2

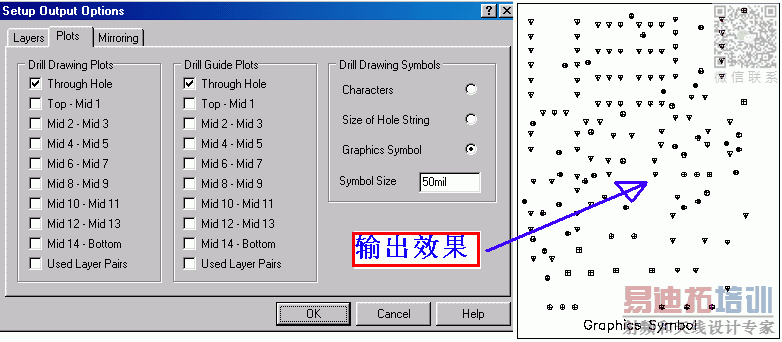

图3

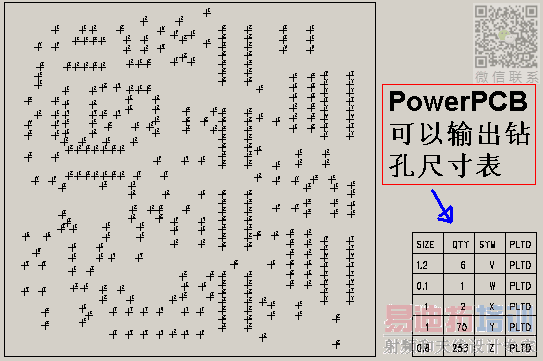

图4

这个问题很好解决,用图二的转换方法,在转换出Gerber文件,两层还没有合并的时侯将“GG1”层偏移到适当的位置再合并即可,只不过列表是不会有图一那么好好看的。

开始忘记说如何加入列表了:
在Protel中按P,S(此快捷键Protel的任何一个版本都通用)弹出图片所示的窗口,你按照图片设置就可。如再有不明可在同我联系!


你的意思是在Drill drawing层放上String,
其实我是想得到钻孔的统计表(statistics),但图2仅是在每个钻孔位示出钻孔符号(A、B、C...),却没有列出其对应的孔大小以及孔数目。

Protel99se可以做成下面的图,和你的图一差不多啊(请点击下图看全图)。


你的意思是在Drill drawing层放上String,
其实我是想得到钻孔的统计表(statistics),但图2仅是在每个钻孔位示出钻孔符号(A、B、C...),却没有列出其对应的孔大小以及孔数目。


[/quote]
另外,你要把人给急死了,你根本就没有明白yhzxp的意思。

试了一下,同gdxk出图格式一样。原来在DRILL DRAWING层放置的'.LEGEND'就是列表的原点(左下角)
多谢!

厉害,我也要学。

那!究竟是你输入的,还是自动产生的呀!

是自動生成,不過還是沒有power pcb出的好看,有更好的方法嗎?

这方法已经很好了啊,我一直这样用,自动生成,方便
