新手有心学习PROTEL，资深工程师指点下

原理图与PCB的封装可能对不上,仔细检查一下

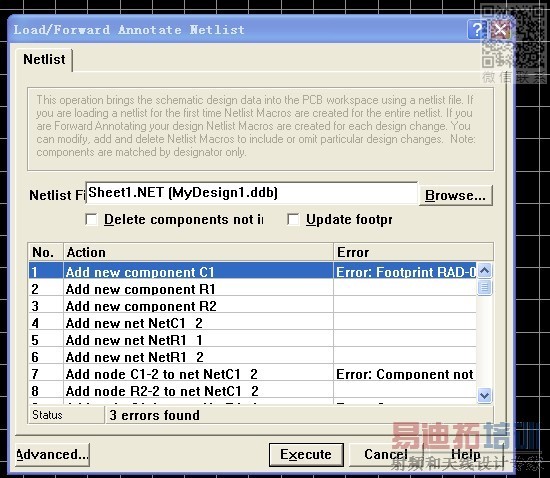

系统提示C1的封装不存在，当然其它元件与C1连接的两个焊盘也不存在，所以有三个错误提示。在导入网络表前要确认相应封装已添加。封装的引脚名与原理图元件引脚名要一致，否则该元件脚没有网络线。

非常感谢，现在对封装的概念有点理解了，我们自己做的封装怎样在PCB设计文件中装进去，LED的封装是不是画两个焊盘，外面一个矩形框上就可以啊~！还有具体的元件封装我们应该怎样去设计?谢谢~！

买本书看哈嘛，要不就在网上下个教程，这样快些

1.元件封装：封装是一个二维物理概念。也可以看作是元件的俯视图。它是由焊盘（引脚）和丝印框（外形）组成。

2.自建封装：打开程序、新建设计、新建文件、设计PCB封装、保存文件。（同一种元件会有不同封装，如LED就有很多种尺寸和安装方式，封装也就不同）

3.加载自建封装：PCB界面、加载元件、选择路径（保存文件时的路径）、添加文件即可以使用了。

  恩，听你这么一说我现在是明白多了，晚上也自己更着画最简单的扳子了~！

   现在我面临的一个难题就是如何设计PCB扳子，我对电路知识不是很熟悉，需要着方面的积累吗?

   每天就是看着教学视频自己漫漫学，决得自己很有耐心，也很认真，还希望前辈门能常指点下小弟~

  要想成为一个设计者，我应该知道哪些电路知识，该从哪里学起

  帮自己顶下~！要加油哦~！

我也是新手 怎么办啊 现在什么都不知道哦

先下个视频来看,等有点概念知道个流程了,再买本书,画一个简单的板子,碰到不懂的就看书,实在找不到就上坛上问人,我当初也是这么过来的
