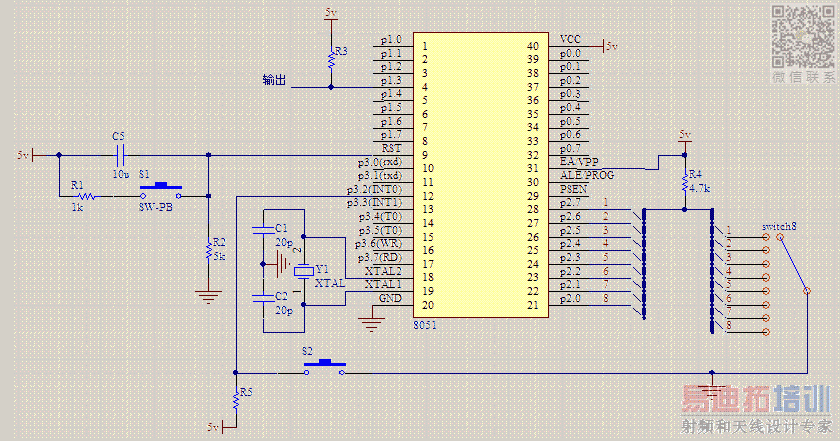

has no driver (附有电路图) ,请各位资深工程师执教

录入:edatop.com     点击:



多处出现 no driver ,例如:switch8

    恳请各位高手指导!

不知道,我也在为这事烦呢,一来就是想找这个问题,你搞定了的话,请给我QQ   346315022

你那总线画得有问题吧,总线上面接一个上拉电阻?

总线之间的连线不能用普通的线(导线WIRE)连接,而且总线也没有命名,先将各总线分支放置一个网络标号(如D1,D2,...D8)。然后在同样在总线上放置网络标号:D[1..8],即可。要连接的两条总线的名称要一样,分支数量也要相同,要连接的两个分支网络标号要完全一样!

同志們,終於明白了,大家都是沒將電路圖放在project中啊
請新建一項目文件即可解決.
我也在用ad如果有問題,希望大家多溝通啊
s310005@TWSS.COM.TW

学习中

现在的软件都是工程化管理的,如果没有添加在一个工程项目里,很容易会出现乱七八糟的问题!
