怎么得到FOOTRINT的信息呢?

录入:edatop.com     点击:

请教一个问题:如何在Protel的PCB文件中将所有元器件的Footprint输出呢?有没有输出该文件的菜单呢?

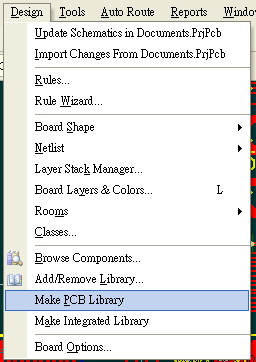

你是想將所有用到的零件存成一個零件庫嗎?若是,Design\Make PCB Lib就能達到要求

不是的,我只是想要PCB板中每个元器件所对应的Footprint

比如:

C1 0603

R1 0805

.....

类似这样的List

這應該在Sch中比較容易得到,若要在pcb得到,可以用這種方法

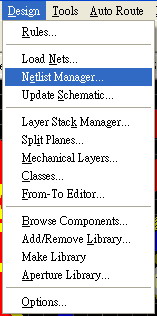

先到Design\NetList Manager

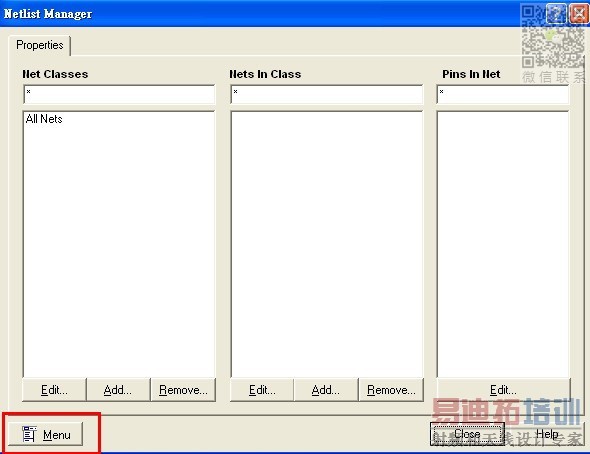

再點左下方的Menu

再點 Export Netlist from PCB


即會產生另一Netlist file.內容你可以打開看看是不是你要的。

恩,里面有我想要的内容.谢谢

xiexie

生成bom也可以啊
