为什么我用Protel99se生成的NC DRILL的位置不对呢？
录入：edatop.com 点击：

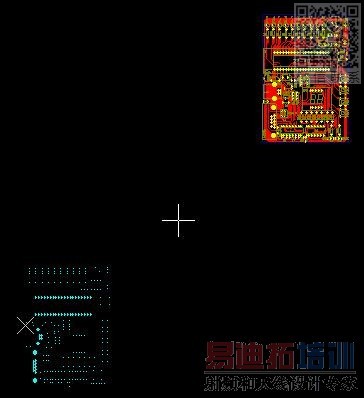

Protel99生成CAM文件后用CAM350打开后发现Gerber的位置跟NC Drill钻孔位置总是不能重合，一个在左下角，一个跑到右上角了，请问这是怎么回事呀。
没有人遇到过同样的问题吗?
自己搞定了，生成Gerber时一定要选“绝对”或者“相对”原点，不能选第三项，生成NC时选成对应的就行了，现在的教程都骗钱的，没有一点实用价值，强烈鄙视老师作品，没有半点实用价值！
我也有这样的问题 在哪有选“绝对”或者“相对”原点的选项?
在gerber output属性的advance选项卡里，Position on film里面，有参考绝对原点和参考相对原点以及胶片中央三项，但是在NC Drill的高级选项只有前两项，相对跟绝对，而默认 gerber位置就是第三项，所以在输出NC时没有与之对应的选项，因此位置就发生不匹配了
好像 protel99没有这个选项呀
