protel中如何看管脚对的走线长度?

录入:edatop.com     点击:

protel中如何看管脚对的走线长度?

能看到的是net的总长度。比如,A--B--C,这样一个网络,能看到的是从A经由B到C的长度,怎么样看A--B的长度?

UP!

在ad里还是可以看的鼠标放上去,一段一段的加就可以了

99se我已经不用了

99se的话,能看不?

我好像从来不看走线长度的,所以对此没研究,ad也是在偶然间发现的

AD6中,把鼠标放上去也不能看pad pad之间的距离啊。只能知道总共的长度

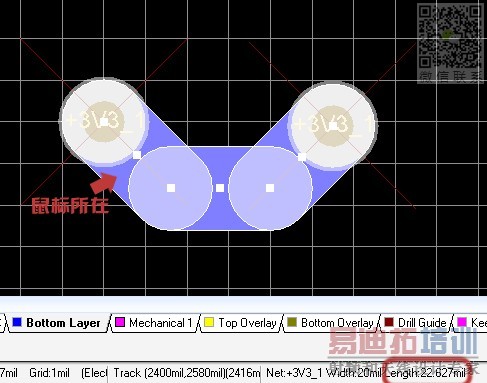

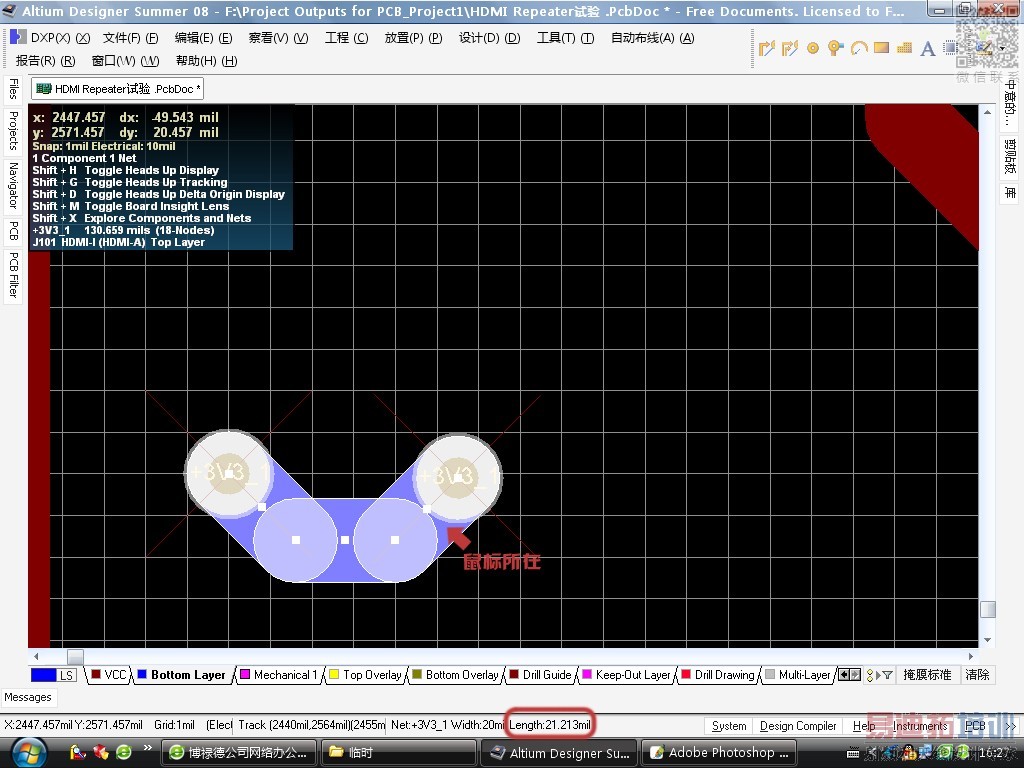

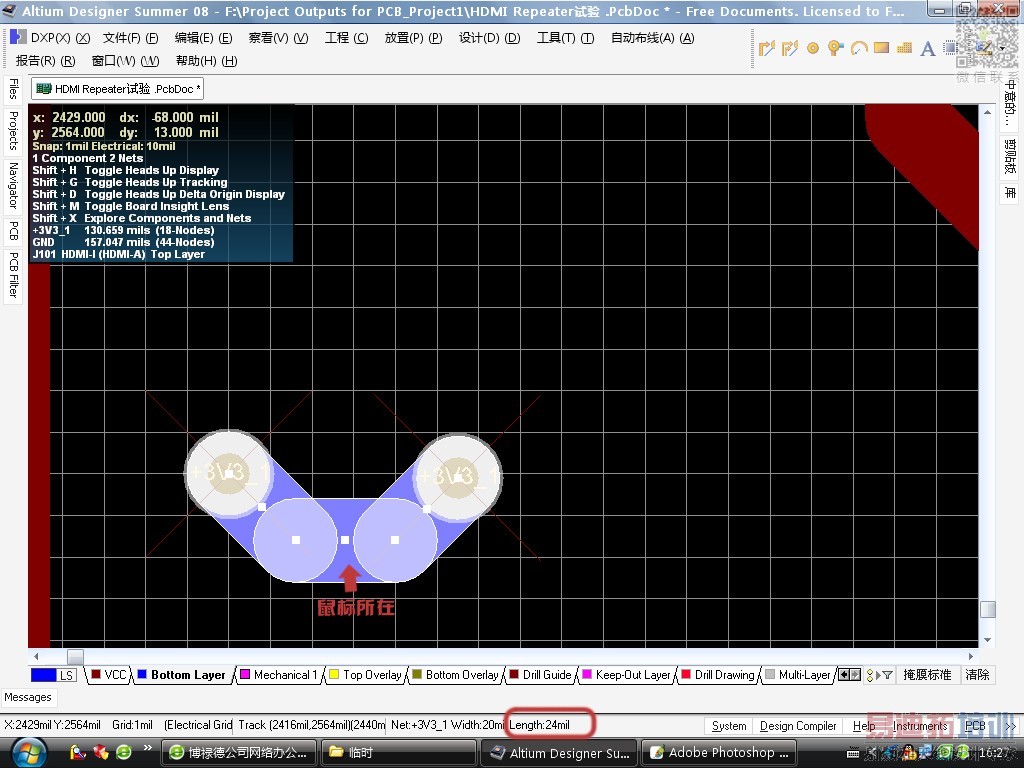

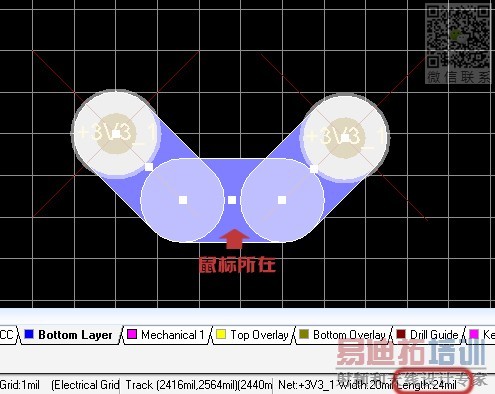

其实不是总长,如下图,有往下、水平、往上这三段线,你把鼠标放上去,在下面的状态栏里显示的是一段的长度,而不是全长。当你把鼠标放在重叠处时只显示其中一段的长度。









谢谢热心的yihafewu!

受益匪浅!谢谢!

99SE中,怎么看pad与pad间的距离呢?不是整个网络,是pad pad之间距离。谢谢!

up!小编出来看看啊!
