这种器件如何做封装？有难度
录入：edatop.com 点击：

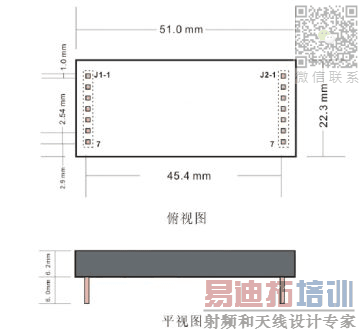

如图中是一个小电路板，要把小板插在主板上，小板下面对应的主板位置要放置器件，如果把小板的做成一个封装，则在其下面放置器件时PROTEL会以绿色报错，如果把小板做成两个独立的插座封装，则要确定这两个插座的相对坐标，很麻烦，也容易出错。有没有两全之策?
绿色报错又不要紧，只要主板上对应小板实体下的元器器件高度不要超过小板插在大板后两板之间的高度就好了（就是小板引脚长度减去大板板厚和要露在大板外需要波峰焊的引脚长度）．
你就把小板做成一个封装．
但你也可以做成两个封装，放到ＰＣＢ中之后，确定他们的相对位置，再把他们设置为一个整体（union）.这样移动的时候也不出错．
放置元件protel报绿，你可以在rules里面设置把它去掉，省得碍眼．
请问，1. 如何设置为一个整体，
2. 删除报绿错，在哪条RULES中?
谢谢！
