为什么铺铜有时会残缺不全?

录入:edatop.com     点击:

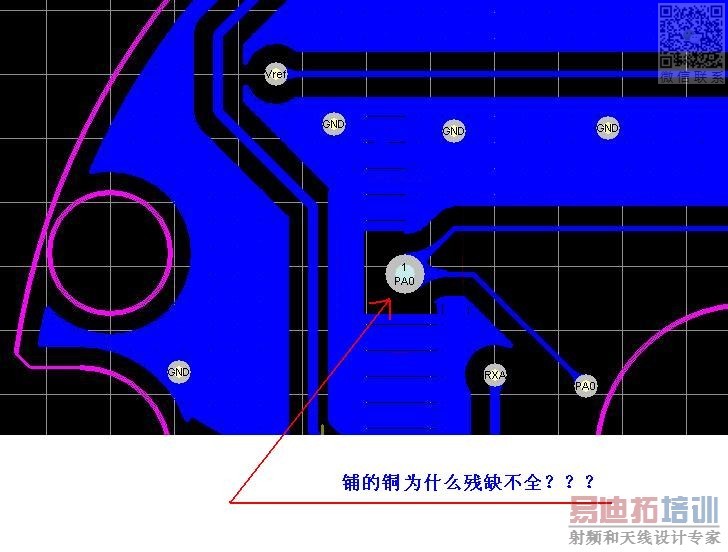

如下图所示:



请高手指点,如何修正, 十分感谢!

有可能你在该韩盘处隐藏了东西。

绝对没有,这是困扰我很长时间的一个问题,网上查了很多资料,好像是由于铺铜时什么热隔离带引起的,不知如何解决?

碰到这种情况,我一般是再手工将其补圆, 太麻烦!

我怀疑是不是Protel的Bug?

你可以发到我的邮箱我帮你看看,但要求为PROTEL99SE格式。AD不看。tianyekp@163.com

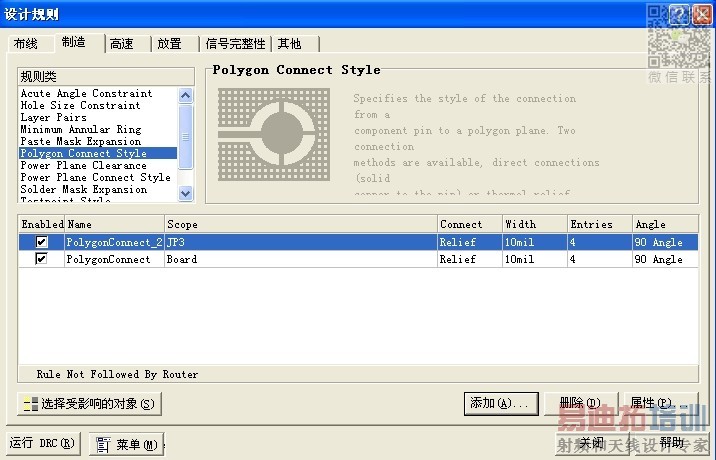

这种情况与补泪焊盘有关,具体原因不清楚,试试设置覆铜规则

PROTEL是存在这样的问题的,如果不加泪滴就不会出现这样的现象.我一般是后期补上去的,不知道有没有更好的办法?

你改线宽线距试试,这样应该可以的,或是改用八角的

6楼和8楼都试试吧

把你的韩盘X和Y方向的值不要一样,哪怕0.0001Mil

我也遇到个这个问,这个方法一定行

过孔改不了啊!

这是你选择的覆铜的方式不对,采用影化线填充就会出现这种现象,可以改变焊盘围绕的模式,以及填充模式,或是采用实心填充应该就不会出现上面的问题
