DXP焊盘问题

录入：edatop.com 点击：

DXP中焊盘如何批量放大?

如果你非要修改可用全局修改啊

怎么修改,请指教.谢谢

双击其中一个，点击右下角GOLBAL，修改----，OK！

4楼说的是99的，dxp也是吗?

我用的是ad7，我说下它的方法：

右击其中一个，选“查找相似对象”，按你的要求进行筛选设置，“确定”

此时出现的一个对话框就是给你进行修改的！

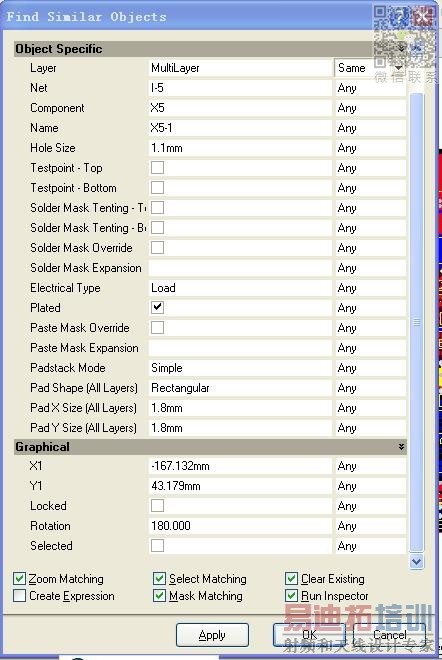

在你要修改的任一焊盘上右击选择第一个(Find simi1ar ) 在随后出的对话框中选择修改范围

如图第一行改为same则会让后续操作修改所有焊盘

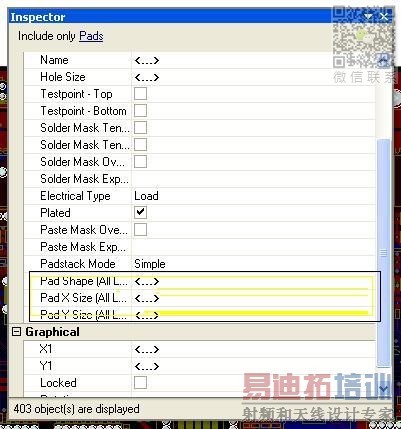

设定完后点oK出现inspect对话框

在如下图位置可修改其大小

我用的是AD 08 不知有谁会否?

我会，加我QQ147479023告诉你
