请教,DXP打印时,线和焊盘总是对不齐

录入:edatop.com     点击:

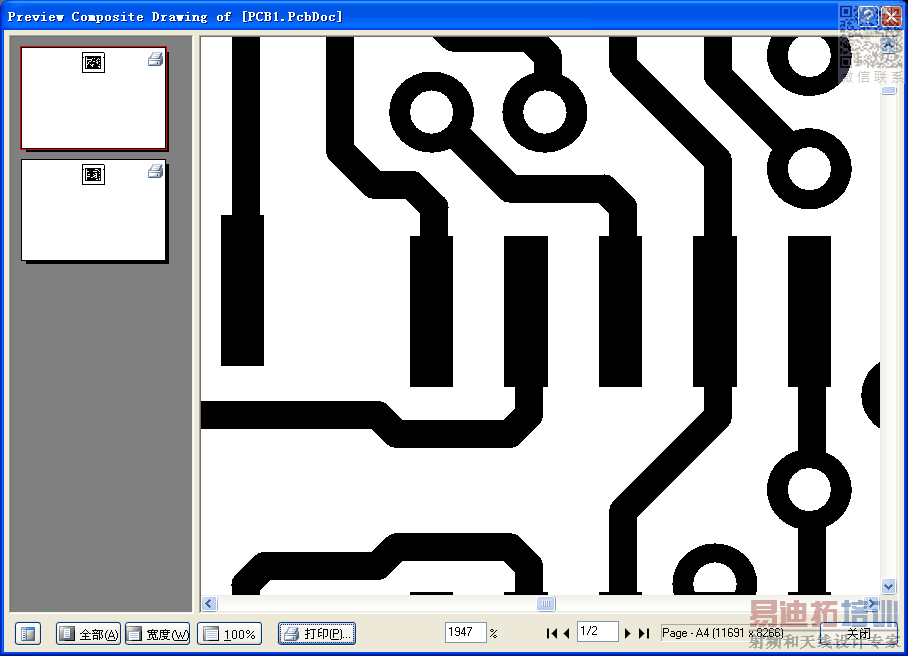

如下图,在打印时,布线和焊盘总是没有对准中心,另外,圆弧和圆弧相接的地方也总是错位的

请问有没有什么办法解决?我用的是DXP,默认设置,不过将电气网格、元件网格改为了10mil



你在设计的时候有没有对准焊盘的中心位置啊,或者这是Preview的显示问题?

在设计时候是没有问题的,但是打印就不行
