教你如何按角度放置元件

录入:edatop.com     点击:

一直困惑我很长时间了,在AD或者protel下如何按角度放置元件,发了很多贴,无一人回答,只有自己研究,现在我分享一下我的心得。

1.将元件格设置到合适的单位。

2设置原点

3在Tools---Preferences...---将Rotation Step 设置旋转角度

如果你要在一个圆圈内放置10个直径6MM的LED,那么你要先算出周长,60MM的周长的半径是60/6.28=9.554(有误差),现在你按原点画一个半径为9.554的圆,然后在圆心到

圆边上画一条直线,计算角度,360/10=36。在Tools---Preferences...---将Rotation Step 设置成36,然后在直线和圆周交叉处放一个LED,用鼠标点住直线在圆心的那一头,按空格,直线会旋转36度,再在直线和圆周的交叉处放一个LED,一直重复下去,放完10个LED后删除圆圈和直线,O了。

如果朋友们有更好的办法,请教教我,如果你觉得我这个办法还行的话,请跟一下贴,谢谢!

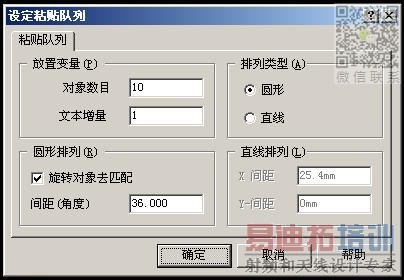

一键搞定

二楼是用特殊粘贴吧。

2楼的办法很好,只要算出数量就可以知道半径了,谢谢!

排下。

怎么这么多的“排下”,何解?
