请教DXP中铺铜的问题
录入:edatop.com 点击:
普铜时想把VIA给覆盖上,把PAD铺成十字焊盘,该如何设置,原来用的99SE可以做到,现在用DXP就有点儿晕了,请高手指教,最好能给个贴图,谢谢!
等待……
一样的在规则里面设置

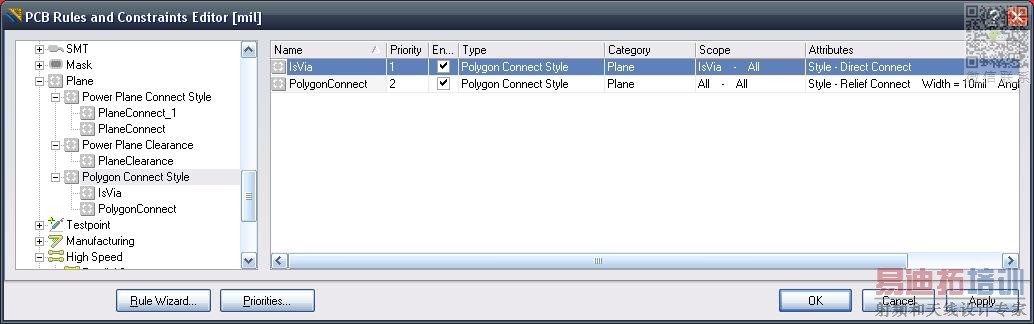

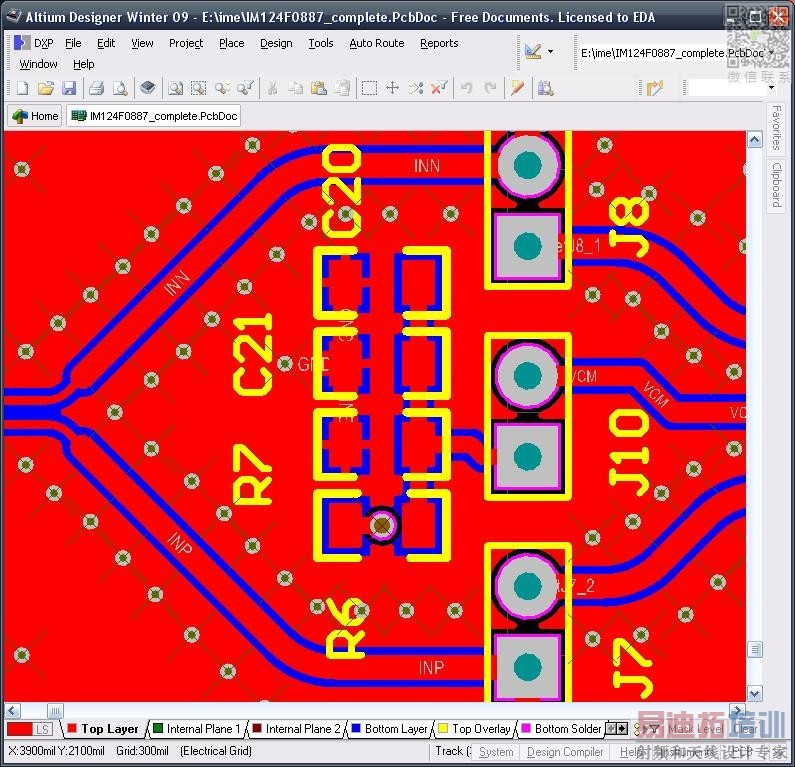

在铺铜的规则中加上一个新的规则 ,过滤规则写 isvia ,下边的为all ,连接方式设置为direct connect (直接连接),优先级 为1 ,内层的plane 也是这样设置的 这样只有过孔会与铜皮覆盖, 其他的器件或焊盘还是relief connect
你不如这样吧,在一个广告多的网站多注册几个帐号去不停的点,看看一小时能赚多少?我看到有些网站广告很少没得点。
路径:design---rules---plane---polygonconnect---style下的polygon connect---constraints选relief connect
我注册了吗你给我发的都是零字节的
排下。
