怎样才能确定是否布线完整(急,附有图片)

录入:edatop.com     点击:

各位高手:

最近遇到一个难题,有一个PCB文件(使用protel制作的),做了PCB板之后发现PCB板上的5V的各个点之间没有导通。

怀疑原始文件有问题,但不知如何确认,请高手帮忙。

发现:使用DXP软件打开此PCB文件,当选中5V的点之后,右键弹出菜单,选择Analyze Net一项后,所有的5V的点都被白色的直线连了起来。

此事很急,多谢大家帮忙。

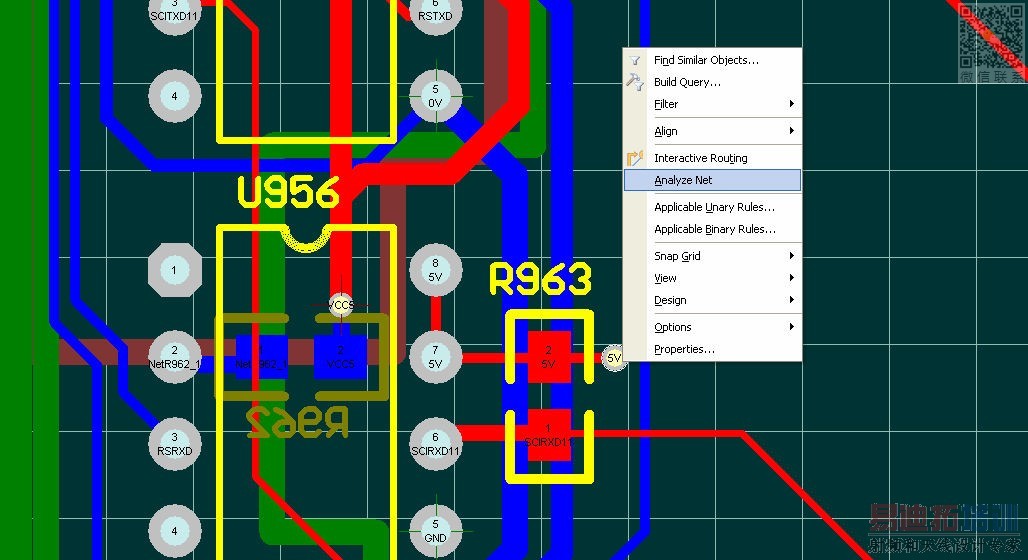

以下附件是关于Analyze Net这个操作的图片,请帮忙看一下Analyze Net是做什么的?多谢!

有人知道怎么确认吗?需要analyze net是什么作用?多谢拉!

请斑主,各位高手帮帮忙,多谢了。

自己顶一下。

使用设计规则检查功能查看一下该PCB文件是否有错误。有可能是多层板当双面板做了,5V电源在内层,内电源层是负片层,看不到。Analyze Net用于分析网络。

多层板,,,,

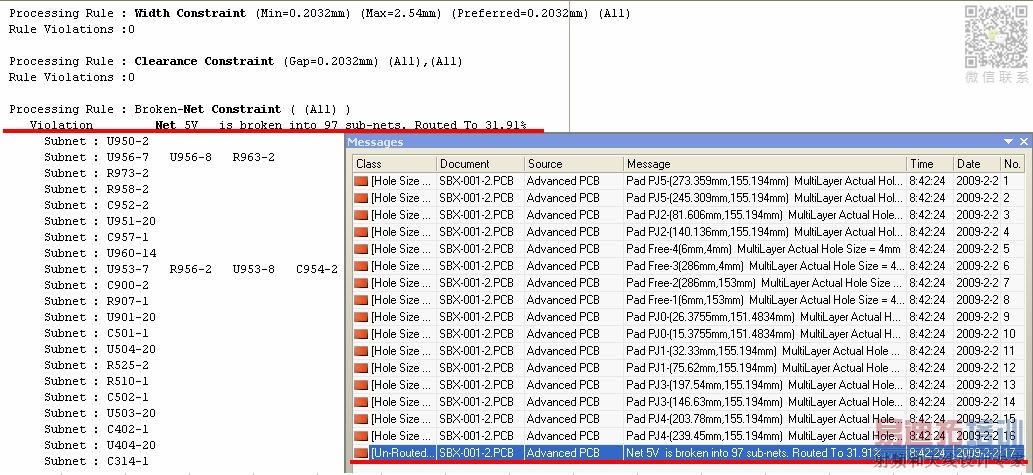

多谢5楼的讲解,很清楚,我试了一下,是有错误,请帮忙看一下以下的图片是否代表有97个5V的网络没有布线连通?

另:请问Analyze Net功能,使用这一项后,在每两个5V的点之间有1条直线相连,是否代表着两点间没有布线?

因为,如果使用Analyze Net功能,对于已经布好线的3.3v的点之间就没有出现直线相连。

多谢了。

帮助你顶一下

看样子确实没有布通

自己顶一下,盼高手回复。多谢拉。

把原始文件发我邮箱帮你看看genlingl@sohu.com

Wu lin , 已经发过去了,太谢谢了。

从PCB图片,可知,为四层板,一般内部两层为电源和GND,你可能没有如此。

从布线规则检查图片可知有31.9%布线失败,你可以在Message对话框中找到相应点坐标,每行一个错误,双击某行,这个故障点就移到

软件工作区的中央,放大后进行检查可以发现问题。
