请教DXP的整体编辑功能

录入:edatop.com     点击:

以前用99se的整体编辑功能挺好用的,现在该用DXP不会用呀!

在pcb板空白处右击,选择find similar objects ,出现十字光标选择你要编辑的对象即可

快捷键为:shift + f

谢谢,能否详细点儿

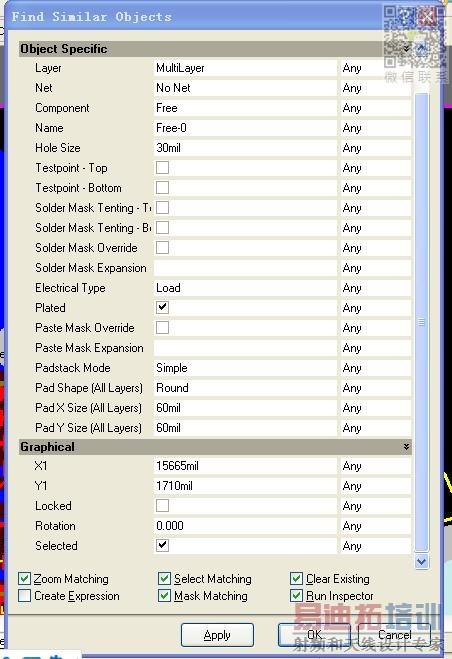

选择find similar objects ,十字光标选择编辑对象,例如要修改一批无网络属性的焊盘为AGND网络,十字光标选择其中NO NET 的一个焊盘,出现下图find similar objects对话框

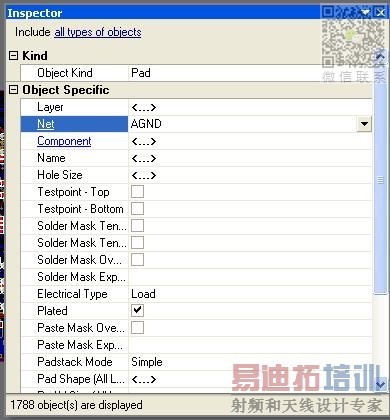

在第一行Layer中将后面any 改为same,将第二行net后面any 也改为same,然后点OK出现INSPECTOR如图在net行点击将其改为AGND按回车键然后关闭对话框就OK了



在DXP的help中有很详细的说明,图文并茂,你可以看一下

按F1出现Altium Designer Documentation Library

在Getting Started with Altium Designer的子目录中找到Editing Multiple Objects点击下载或者直接打开(要pdf版本足够高)
