protel原理图设计中的问题

录入：edatop.com 点击：

protel原理图设计中的,，一般的IC里面有脚位名称什么的，面我的IC里面什么也没有（在做封闭时我也写了名称），它的脚位名称都没有了是怎么回事?

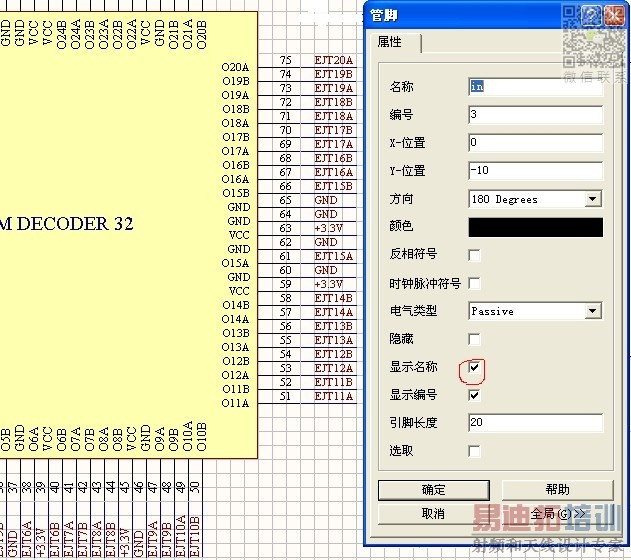

绘制原理图元件，放置管脚时选中《显示名称》，如已画好可以全局编辑，不必逐一改。

我也试过了,没用,还是没有名称,

以为是软件有问题,重装过也没用,后来以为是中毒了,格了又把系统重装一遍,也没用,都快要疯了

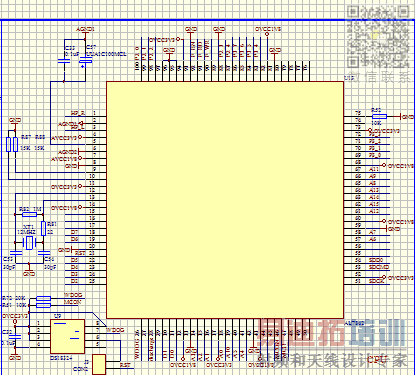

你绘图顺序错误，应该先画矩形后画管脚，否则矩形的填充色会把管脚名称覆盖掉。

你画的元件是什么用画元件编辑器打开看.......仔细看那引脚到底是什么样子的..
