PCB敷铜时,敷到禁止布线层里去了

录入:edatop.com     点击:

各们大侠,本人用的是Altium Designer Winter 09,在布线时,PCB敷铜时,敷到禁止布线层去去了.不明白怎么回事, 难道是软件的BUG?请高手指点.

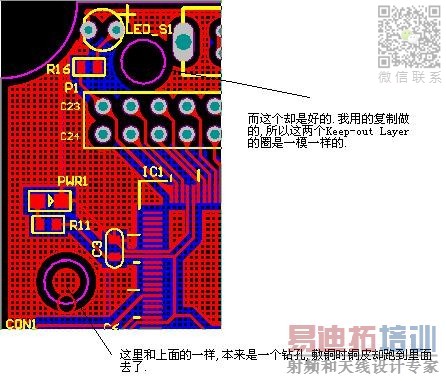

请看附件:

自己顶一个.另外还有个问题,这个论坛怎么不能查看自己发表的帖子?要一个个找才行,不方便.

up

删除孤立的铜皮 钩上了没有?

把去掉死铜勾上就可以了吧
