请教protel层次原理图中各子原理图连接的问题

录入:edatop.com     点击:

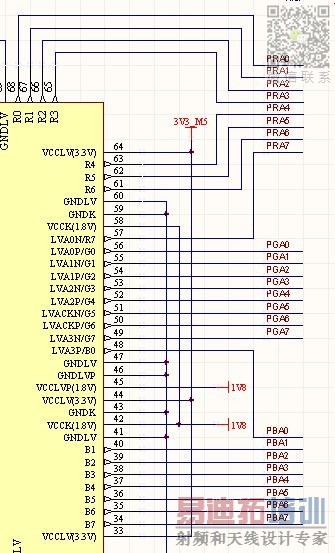

各位大虾,我用protel DXP设计一个图纸,由于元件比较多,我就用层次原理图来把各个部分分页设计,在 做层次原理图母图中各子原理图连接遇到的问题如图,连线这么多,我 是不 是在 母图中都要一根一根的画出来再用端口连接符连起来啊 ?有没有快捷的办法?怎么做?

另外,在PROTEL的放置菜单中的端口和添加图纸入口两样有 什么区别?画层次原理图的 时候两页图纸之间用什么连接?

我用99只需要用网络标号就可以连接起来拉 这个比DXP方便些
