protel 99 se 差分信号线的阻抗怎么设置
录入：edatop.com 点击：
请教，protel 99 se软件， PCB layout，差分信号线的阻抗怎么设置，而且需要等长。我有一对差分信号线，差分阻抗100ohm，单端对地阻抗50ohm，线宽20mil，4层板，差分线在顶层，第一层板厚12mil。

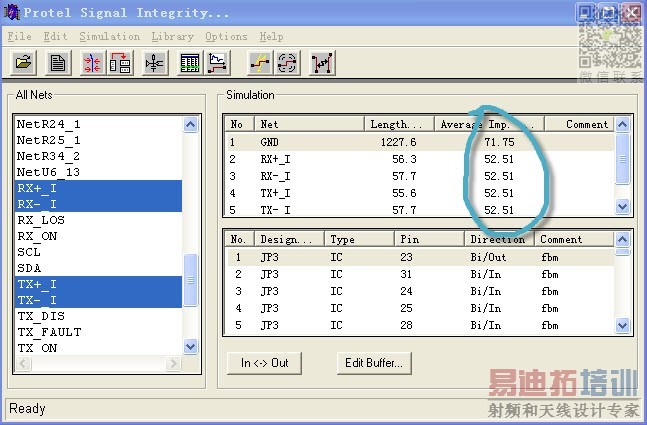

我用 Toole/signal integrity去检查，发现阻抗是50 ohm，但PCB厂家告诉我其实只有25 ohm。
谁能告诉我应该怎么去设置，才能够在设计的时候达到自己的要求，非常感谢！
呵呵，自己给自己顶一下，希望有知道的大侠帮忙啊。
http://www.haifeng.idv.tw/leo/cgi-bin/topic.cgi?forum=6&topic=820
进去看看能有点心得
推荐此网站
谢谢噢，现在明白了，PORTEL里面没有差分阻抗的计算。要计算差分阻抗，还是要Polar。
