PCB图中阵列粘贴

有谁用过在PCB图中，进行阵列粘贴。

就是比如我一个电阻R100，我拷贝进行阵列粘贴，粘贴5个单元，元件标识递增100，即要拷贝得到R100，R200，R300，R400，R500。这样的操作，有哪位大哥用过啊。我在原理图中可以实现这个功能，但是发现在PCB图中，能够粘贴得到所需要数目的元件，但是标识做不到递增，而是R100_1，R100_2，R100_3，R100_4...这个样子，有谁知道啊，教下我啊

我也不知道，高手在哪里

没人用过这个功能吗?

顶顶顶！

操作步骤如下（AD6)：

选中元件，使用Ctrl+C进行复制，然后用快捷键E+A进行特殊粘贴，选中添加元件类（add components class)

再单击列阵粘贴

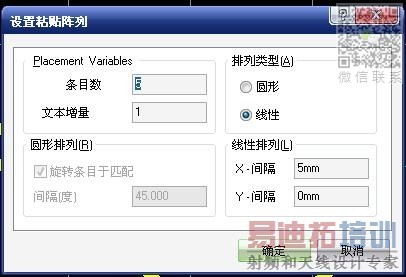

设置要一下要粘贴数量和文本增量以及每个元件距离（X,Y两个方向可以设置）

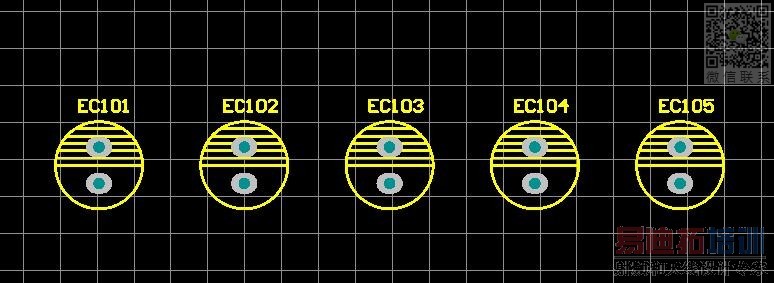

最后的效果就是这样

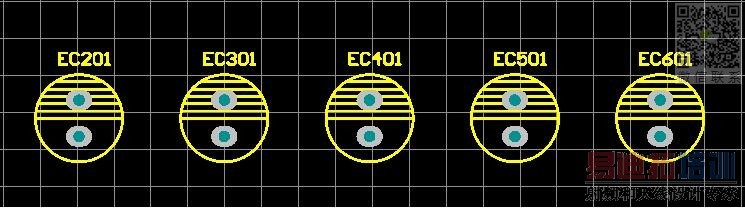

把文本增量设为100的效果

如果要得到小编所说的R100,接下来增加到R200，把文本增量设置为100就可以

实在太感谢了。万分感谢，困绕我N久的问题解决了。以后再也不用一个一个的改元件标号了，HOHO！

我爱PCB论坛网！

本人也学了一招，呵呵！

为什么现在这个法子行不通了?

难道只能针对单个元件吗?

精彩不容错过

针对你复制的对象

感谢分享是要滴~~~

老贴重顶！询问阵列粘贴一批PCB元件的方法。

本人也学了一招，呵呵！

hehe  会了

你会阵列粘贴一批对象了吗?

比如2个电阻R100，R101，1个电容C100共3个元件。要一次阵列粘贴得到R200，R201，C200；R300，R301，C300；...

随便看看！

多层的PCB板如何阵列粘贴啊。粘贴之后内电层出现错误

    1、如果你是在同一个PCB文件中进行复制粘贴，要想不丢失内电层电气连接，除了使用‘选择性粘贴’并且选中‘保持网络名称’复选框外，还必须保证粘贴位置落在你定义的'pcb板外形’区域内。你可以使用‘重定义板子外形’指令画出你粘贴时需要的空间。

    2、如果你是在另一个pcb文件中进行粘贴，比如使用阵列粘贴进行PCB拼板设计，则你必须先把这个拼板文件的PCB设计参数中的板层设置（比如4层）、以及内电层与过孔以及焊盘的连接方式设置成与被拷贝PCB文件中的设置完全一致，否则软件将悬空这些与内电层连接的过孔或者焊盘。当然，第一条要求的条件这里也一样必须遵守。AD8以后这些问题就不存在了，所以这也基本上算是AD6的小缺陷吧。

这么好的东西怎么能不顶！

学习了，谢谢～～
