AD WINTER09 元件封装变绿警告！

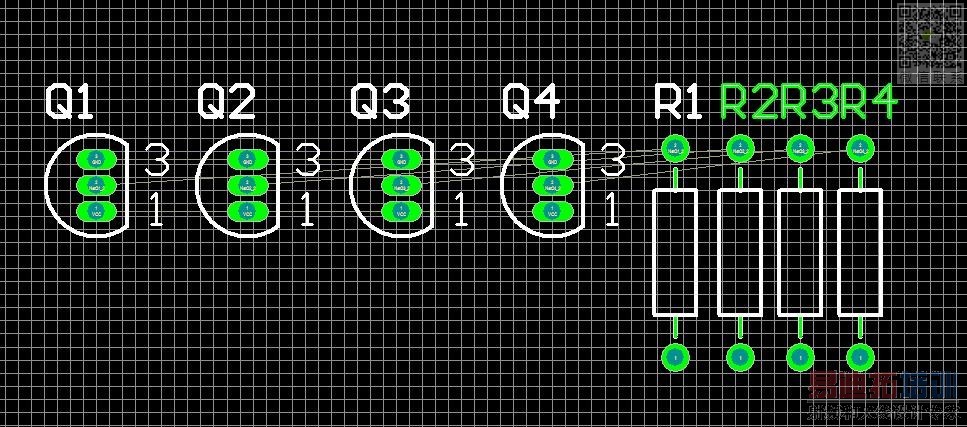

在使用WINTER 09 画好原理图后，直接更行到PCB 发现元件封装都如图中所示的变绿了，好像是什么警告之类的。软件都是默认的设置，请问问这个是怎么取消啊?在哪里设置啊? 谢谢！
可能是你的安全间距设置的太大了
你可以再DESIGN>>RULES>>RULING>>CLEARANCE CONSTRAINT 中数值改小点。
仅供参考！
将丝印与焊盘的距离设置小一点。仅供参考。

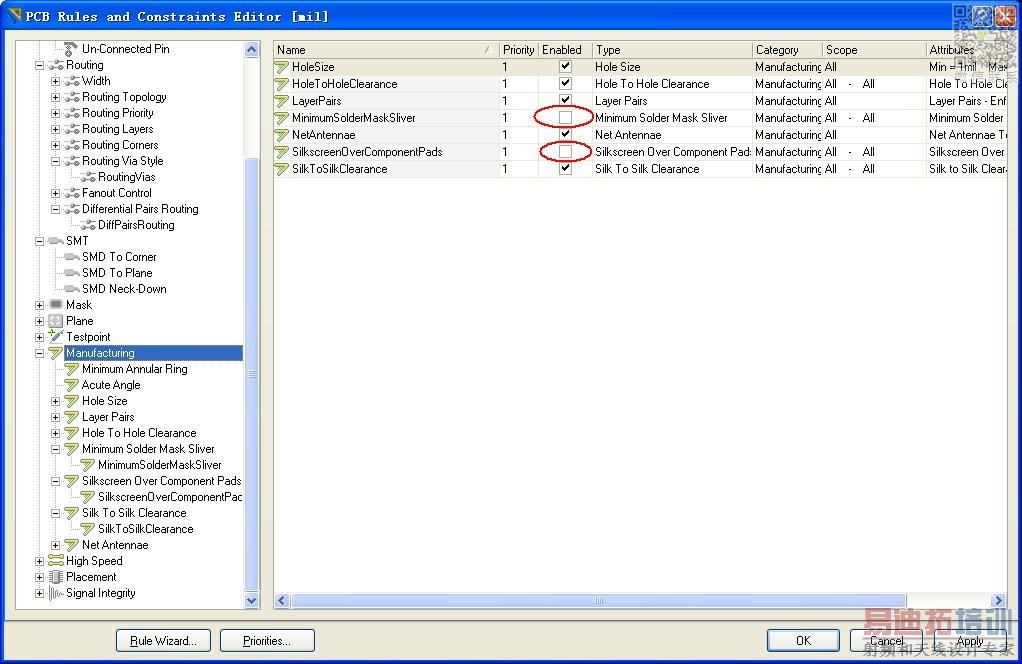

需要取消丝印和焊盘、阻焊之间的安全间距，如图
正在为此问题纳闷，及时雨呀
奇！我试过了上面的方法，取消全部都没有解决元件封装变绿警告。
是不是还有其它方法或没有设置好的地方?
有没有试过可以的? shijiedl@163.com
我也想知道。
我也遇到了同样的问题，很头痛。每次这样以后我就只能重新做一个PCB，再导入。
