如何实现一个焊盘分两根线布到两个焊盘—四线测电阻用
录入：edatop.com 点击：
我要布一块PCB板，用来做四线法测电阻。每对焊盘在内部要分别和电流源、AD采集相连。

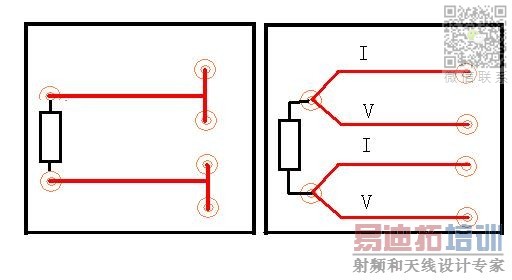

我在用AD7自动布线时发现，总是自动布成图左的样子（会将走线电阻取到电阻值中），而实际上图右才是正确的布法。
我把RULE规则里的布线规则都试了，包括Daisy-midDriven,Daisy-Balanced,Starburst，将左侧焊盘设成Source，右侧对应的焊盘设置成Terminator。发现都不行。Daisy-midDriven还好一点，但是在布几十对这种线时，一样会有各别的布成图左侧的错误布线。
是不是AD7就没有这个功能啊?要换用Allegro之类的其它软件吗?
