请试用过protel AD6.0同志们来谈谈经验

录入:edatop.com     点击:
看到很多用protel的老同志都在试用AD6.0,请大家来谈谈经验吧。

真的很不错。

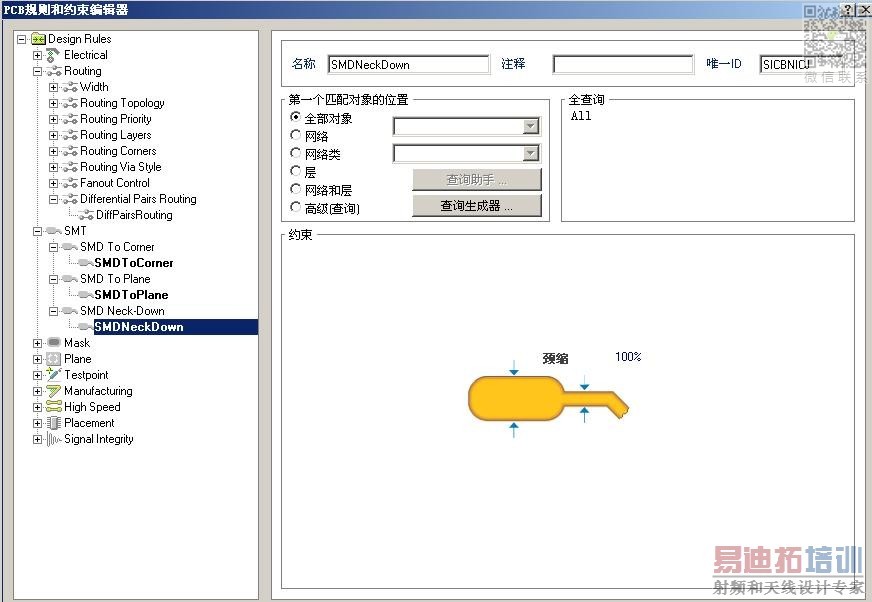

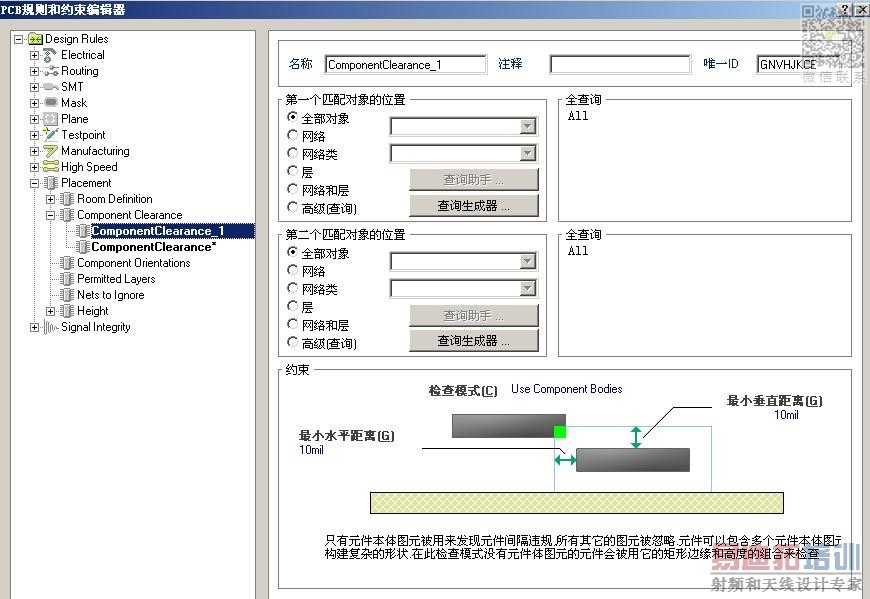

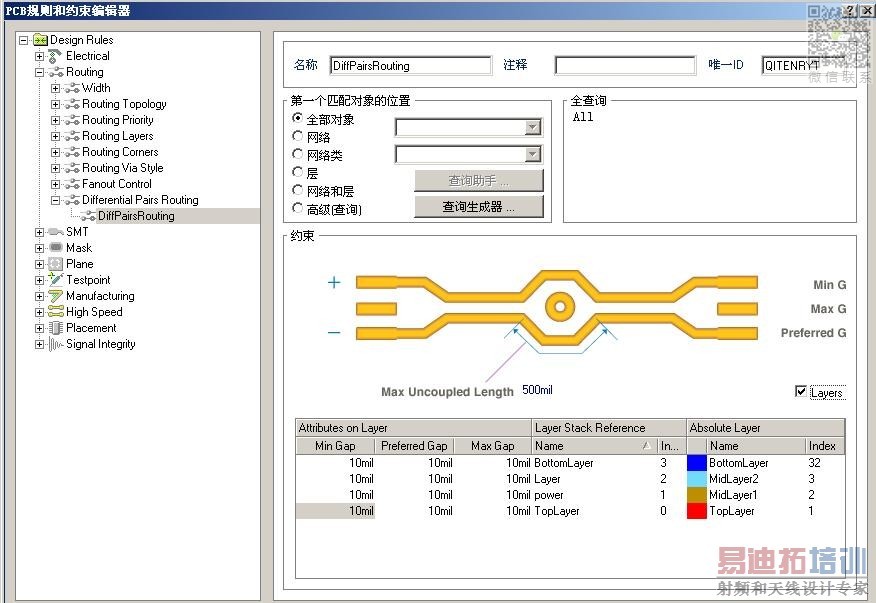

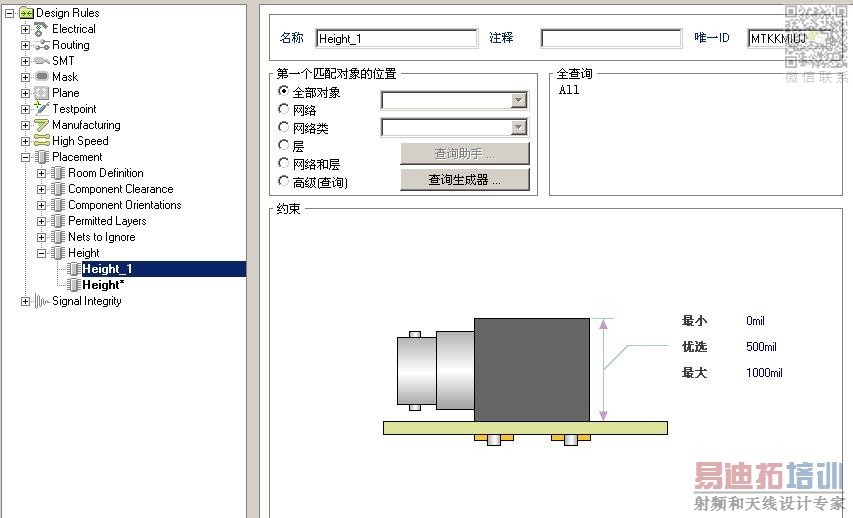

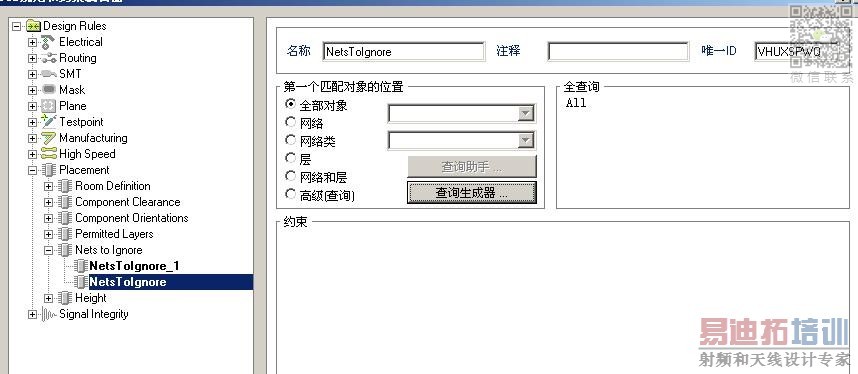

在约束里有了根据高度交错原则的约束。

导入工具作的非常非常好。

发现一个看不到的改进,在/project/history目录下,原来的自动备份是不压缩的,这次再看文件夹,全部都是压缩包,赞一个!

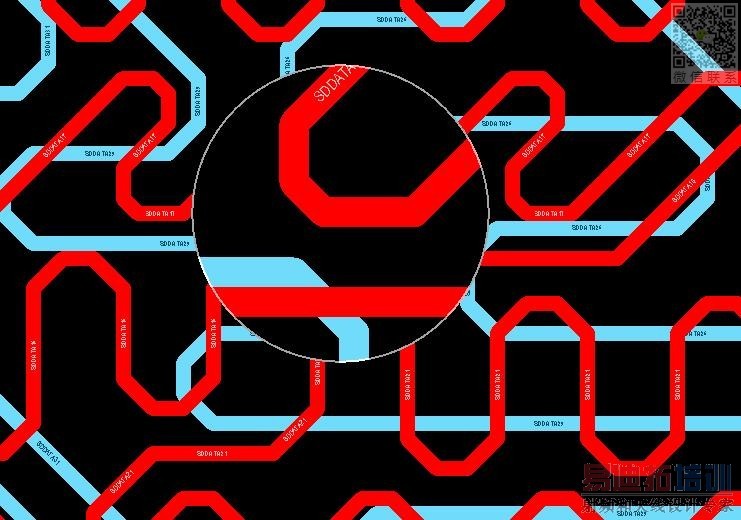

还没有试一试那个加强的交互布线,不知效果如何。

特别关注在PCB设计中提供的封装引脚自定义交换优化的功能, 可以在PCB完成布局后,优化调整器件上同类型的管脚.

原理图在菜单tool->configure Pin Swapping

PCB在菜单Tool->in/Part Swapping

超级棒的功能.

再提供一个功能,

在原理图设计中用到FPGA/CPLD器件的,引脚定义可以直接由*.pin等引脚定义文件中导入

菜单Tool->Import FPGA Pin File.

超级棒的功能.

请问,您们试用的是BETA版还是正式版?

选择许多重叠在一起的objects非常直观,方便多了

我安装了,但是没有license,不能用

都还没有下载完,也没有序列号郁闷ing。

能否告知电脑配置,我怕机子转不动

内存需要在512MB以上

最好有独立显卡配合,32MB以上

处理器PIII 2G以上


Altium Designer System Requirements

Recommended system for optimal performance
  • Windows XP (Professional or Home)
  • 3 GHz Pentium 4 processor or equivalent
  • 1 GByte RAM
  • 2 GByte hard disk space (Install + User Files)
  • Dual monitors with 1280x1024 screen resolution
  • 32-bit color, 64 MB graphics card
  • Parallel port (if connecting to a NanoBoard-NB1)
Minimum system requirements for acceptable performance
  • Windows 2000 Professional SP2
  • 1.8 GHz processor
  • 1 GByte RAM
  • 2 GByte hard disk space (Install + User Files)
  • Main monitor 1280x1024 screen resolution
    Strongly recommended: second monitor with minimum 1024x768 screen resolution
  • 32-bit color, 32 MB graphics card
  • Parallel port (if connecting to a NanoBoard-NB1)

Altium 网站上贴的系统要求,感觉好恐怖,一条都不满足。

实际试用感觉比2004稍慢,512MB RAM以下者估计用的比较郁闷,谢谢小编的注册码!

超棒!

SO CAI

怎么样输入注册码呢?

注册码呢?

在哪下啊?

系统需求有点吓人啊,1G内存!

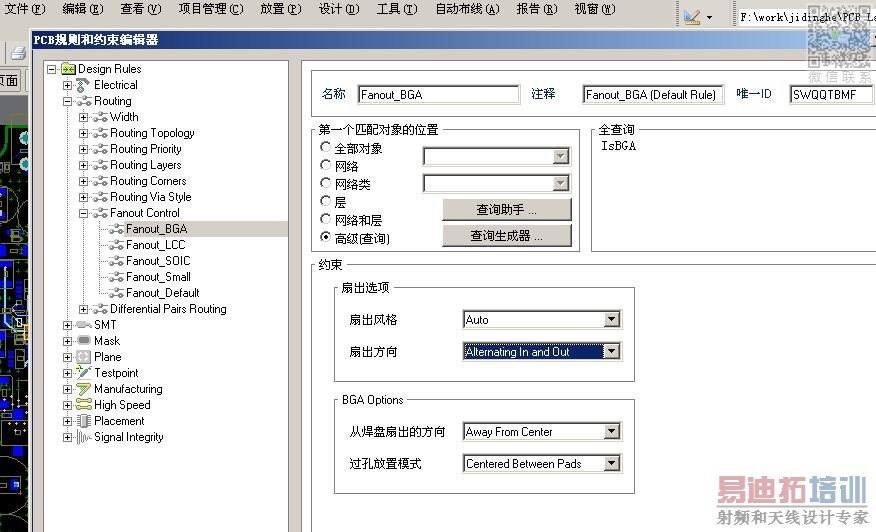

是不是只能在自动布线的时候才能用?还是我可以指定BGA扇出?



我刚收到注册文件,才注册,还没仔细研究哦!








如果我有两块pcb叠加的一个项目(就是一块在空间的上面,一块在空间的下面,这样密切咬合,这样在器件封装的时候应该咬指定每个器件的高度吧?),可不可以检查会不会相互影响啊?



这些上升下降沿是怎么检查的?


以下是引用drogy在2006-1-10 13:12:27的发言:

特别关注在PCB设计中提供的封装引脚自定义交换优化的功能, 可以在PCB完成布局后,优化调整器件上同类型的管脚.

原理图在菜单tool->configure Pin Swapping

PCB在菜单Tool->in/Part Swapping

超级棒的功能.

我一般不用protel的原理图

可不可以像allergo里的那样只要在pcb里执行swap命令后再分别点两个要交换的pin就可以了?

我的意思是不要在原理图里操作,只在pcb里操作就可以了?

这个好像没什么用哦?




以下是引用drogy在2006-1-10 13:12:27的发言:

特别关注在PCB设计中提供的封装引脚自定义交换优化的功能, 可以在PCB完成布局后,优化调整器件上同类型的管脚.

原理图在菜单tool->configure Pin Swapping

PCB在菜单Tool->in/Part Swapping

超级棒的功能.

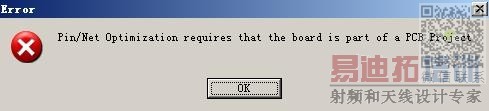

我是单独打开以前99se的文件,执行PCB菜单Tool->in/Part Swapping里面的命令

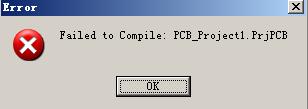

怎么一回事?

需要pcb project?

好,我建一个pcb project,加入刚才打开的pcb,并且保存pcb project后再执行

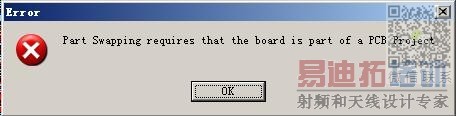

怎么一回事?
