ALTIUM DESIGNER一个一直困绕的问题

录入:edatop.com     点击:

AD6到WINTER09,用了两年一直有个问题;

在铺铜时如何让焊盘花型连接,而过孔直接连接。我只用用FILL来填,太麻烦了

若有高手知道请告知

尝试在规则里高级选项,但没成攻

会不会这便是AD自身的缺陷,但99SE都可以,

应该可以,你试试看

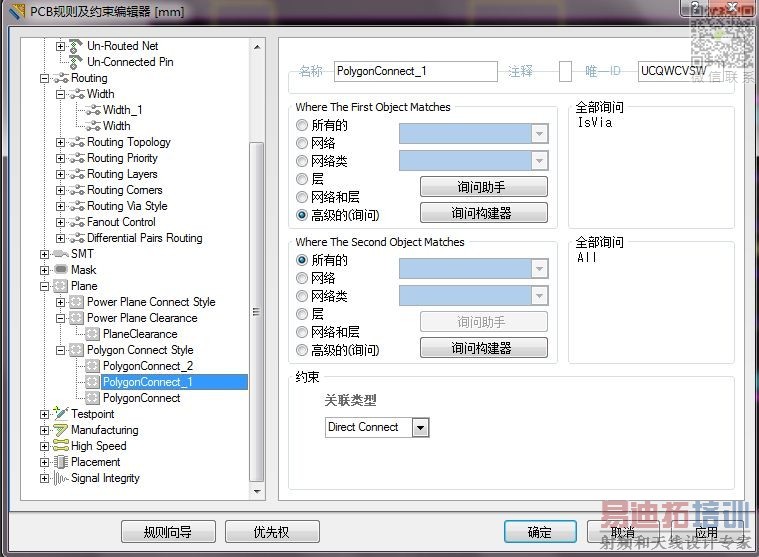

——DR调出设计规则

——选择Plane

——选择PolygonConnect

——把最下面那个约束的关联类型选择第二个Direct Connect

——在重新铺铜 应该可以了,

如果这样,焊盘也会直接连接,不利于焊接

在规则里面设置好就行了

编辑VIO的规则,论坛里有这个问题的答案,具体请自己搜寻下

这样就可以了


楼上的回答之正确的, 也适用于内层的plane 的连接方法,via 之间连接可以使铜面更完整,减少内层plane 因为花盘过多时造成隔离的开路问题 ,设置这个规则时要主要规则的优先级高于全局的 否则会失效

这个花盘叫做隔热焊盘,主要拥有器件连接铜皮,防止在焊接时因为与铜面连接面积过大造成热量迅速丧失造成的虚焊(主要是表帖器件),而via 是不用来焊接的所以最好之间连接

這個是規則的問題不是BUG!
