CAM350看gerber出现大面积多余的PADS怎么解决?

录入:edatop.com     点击:
用protel 99 se画的PCB,转成gerber,用cam350一看却有一层多余的层,里面都是大大的pads。为什么会这样?怎么解决呢?

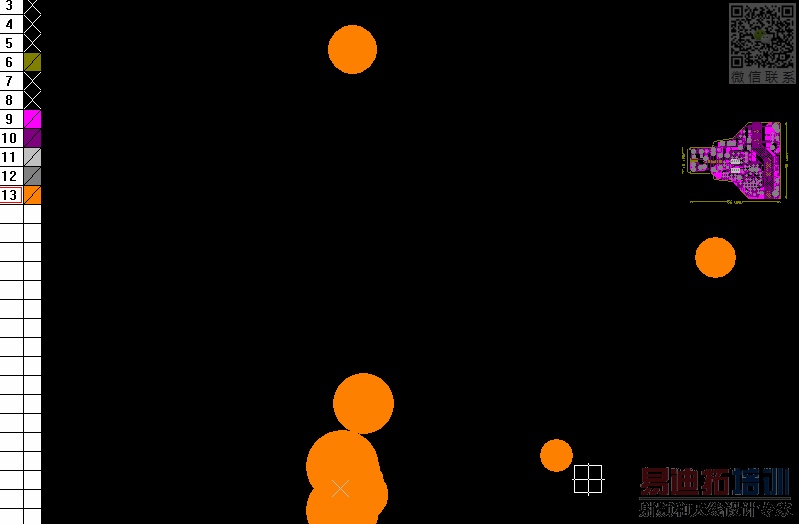

图中橙色的即为多余的层。有高手知道是为什么吗?

钻孔格式不对?有时间请教我809965245
钻孔格式不对?有时间请教我809965245

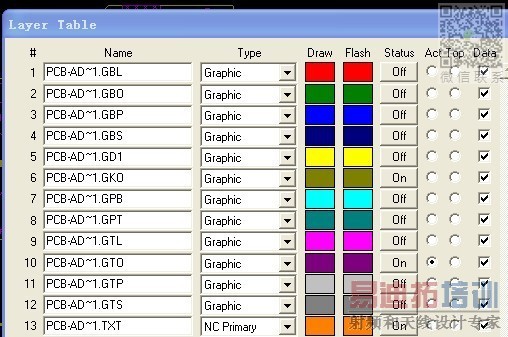

应该是钻孔格式的问题,看你的第十三层是黄色显示,一般钻孔都是在最后一层的。
读取的时候,多尝试几种格式试一下

钻孔



    从protel中转gerber时没有任何错误提示。用cam350打开时也没有任何提示。我想请问有错误的那一层够修改成什么格式的文档再打开。请例举一二。谢谢!


第十三层是TXT格式,这个是文字档。cam350能显示出来吗?

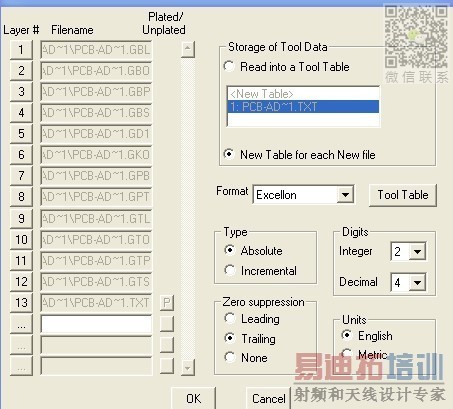

第十三层不是文字层,是钻孔层,你读取的也没错,大概是格式错了,你尝试用2,4英制试一下

你看一下上面几点,既然资料是你输入的,你读取的时候一定要格式对应

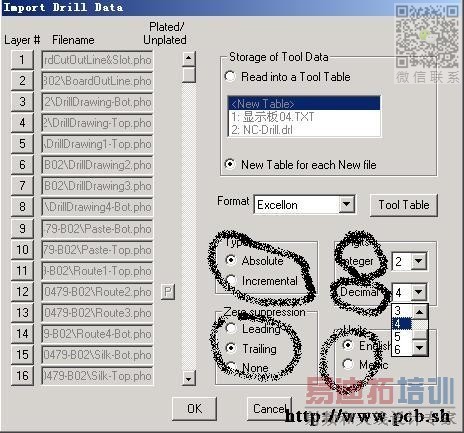

如果输入是2,4英制那就用CAM350读取的时候也用2,4英制来读取,
要不然钻带的数据就不正确
如果还不行,你把资料发我邮箱pcb@pcb.sh或qq:66802599
我帮你看看是什么格式


刚对了一上,这里的设置和你说的是一样的。但十三层还是错误的格式。

呵呵,不一定完全一样,要猜测输出的格式,能和输出的格式一样的话,那就对了
你发我邮箱里两次,一次顶层,一层钻孔,我帮你看看
pcb@pcb.sh

:):):):):):):):):):):):):):):):):):):):):):):):):):):)
