altium 9 PCB中,如果实现拖动元件的同时,戈动已经布好的线?(和元件对齐问题)
录入:edatop.com 点击:
我是刚从Protel 99se转到 altium summer9.4的。对altium的一些操作还是不是很熟悉,请多多指教:

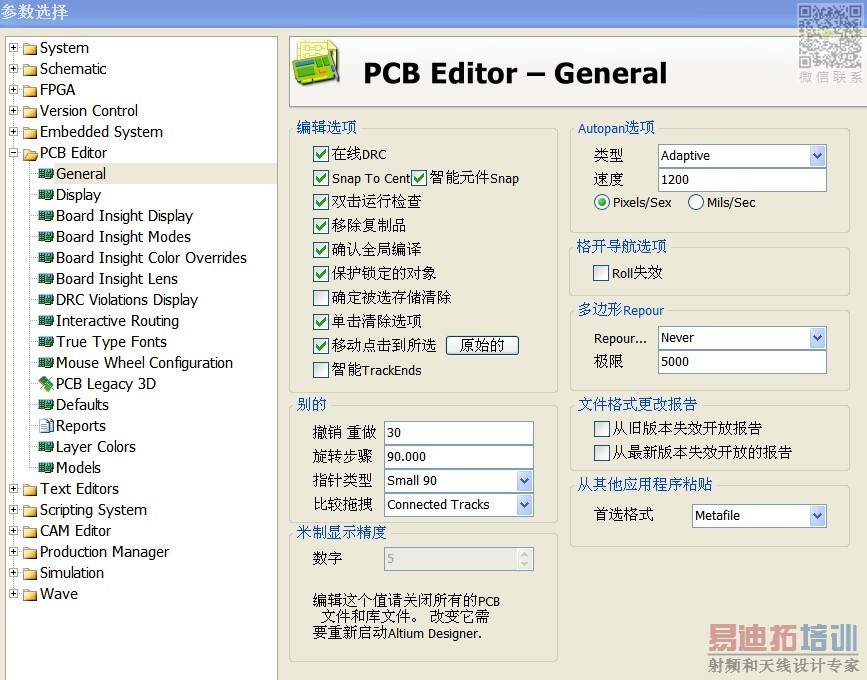

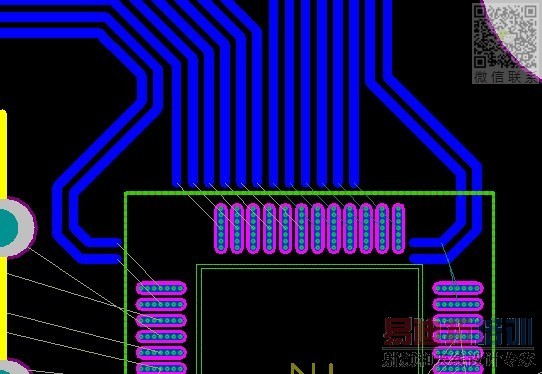

1、在PCB中,已经布线一部分了,为了方便走线,想移动一下元件。所以,希望拖动元件时,已经走的线,自动跟着元件延长。也就是99se中的拖戈功能。但,我已经按照下面图片所示,设定了拖戈功能,但在pcb中拖动元件,走线不会跟着器件走的。

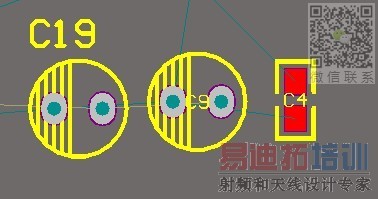

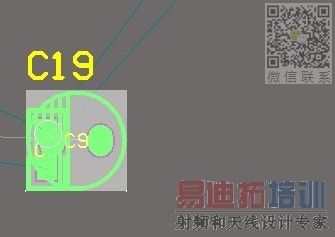

2、元件排列对齐的时候,会堆叠在一起,如何解决?

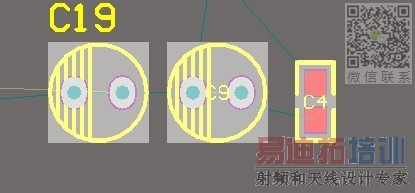

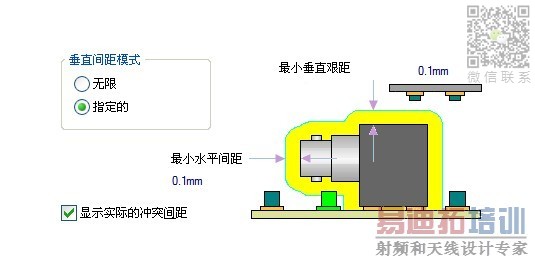

已经做了以下步骤:设定元件距离,允许DRC,元件对齐时先做y方向的对齐,再做x方向对齐,还是堆叠在一起。郁闷。
1、在PCB中,已经布线一部分了,为了方便走线,想移动一下元件。所以,希望拖动元件时,已经走的线,自动跟着元件延长。也就是99se中的拖戈功能。但,我已经按照下面图片所示,设定了拖戈功能,但在pcb中拖动元件,走线不会跟着器件走的。
2、元件排列对齐的时候,会堆叠在一起,如何解决?
已经做了以下步骤:设定元件距离,允许DRC,元件对齐时先做y方向的对齐,再做x方向对齐,还是堆叠在一起。郁闷。
啊,天啊!不会在protel升级后,就没有这个功能了的。就是我们不知如何实现就是了
久等不得,希望周一上班时,高手们多加指点了。
同问~同问~同问~同问~同问~同问~同问~
郁闷!是问题太简单了吗,还是大家认为这个功能没用,不大使用啊?
第一个问题是拖动元件时要先按住CRTL键,第二个问题,你直接找快捷键就行了哦
楼上讲的是原理图这样拖可以的,在PCB中是不好使的。
