画过导电橡胶按键的请进

录入:edatop.com     点击:

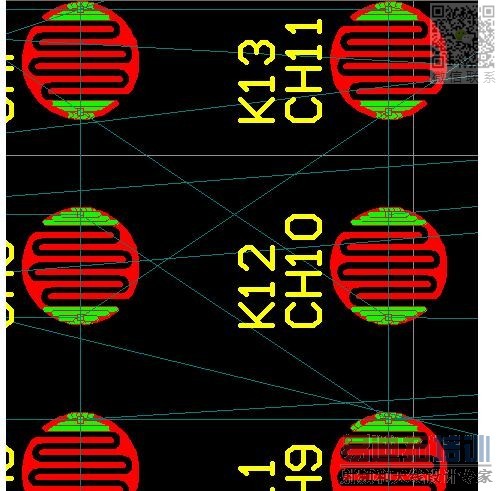

这是我在库里画的导电橡胶按键,


 为什么装载入PCB后按键的两焊盘处变绿了?





其他的元件也是,在焊盘处有连线连接的封装,导入PCB后就变绿了,且不能布线了,怎么解决?



好像是,你的焊盘的网络名和焊盘上线的网络名不同,就认为是短路了,将线的网络名改成跟焊盘一样,应该就可以了.

我也认为是这样的,可以我改不了Track / Pad 的网络名, 可选项里只有一个 no net.

你把网络表导入以后就肯定会有NET了,就想你上面的图片中的那样,已经有网络线形成了,就肯定可以改NET了

导入网络表当然会有net,那是在PCB管理器里面,在PCB里是不能修改component里的线了。

方便的话可以加我的QQ吗,那样方便交流。

QQ78156160

你这非焊盘做的,DRC检查不通过

在做封装时把焊盘和铜皮关联起来就没事了。

我比较喜欢利用原理图来更新PCB 而不是先生成网络表再导进来

敢问这关联具体是什么意思,实际怎么操作实现?

还望不吝赐都!

敢问这关联具体是什么意思,实际怎么操作实现?

还望不吝赐都!

整个按键是用焊盘做?怎么做的?protel99能实现吗

我也想知道做封装时怎样把焊盘和铜皮关联起来?
