PROTLE 大面积覆铜怎么画?

录入:edatop.com     点击:

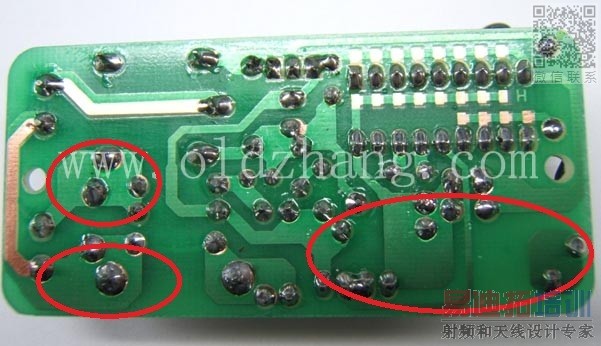

,请教下,附图所示的红色圈圈中的大面积覆铜是怎么画的你?

使用填充吗,着呢么画出那个不规则的形状的,为什么?不明白为什么

要画成那样,看了好多的单面板好像都是那样不规则的大面积铜?谢谢!

勾出外形后铺铜

没的小编你心中想像的那种一秒搞定的捷径

图片上的铺铜,面积不是很大,多半是用连接线拼起来的;

填充,有点愣,我一般不用它;

在工具箱里填充的后面有个铺铜,它可以解决问题,在Connect to Net的下拉菜单里选好需要的Net,下面的的两个对勾也勾了,之后点OK,就可以画出需要的相对不规则图形,这样出来的的网格装的铺铜,要达到填充一样的效果,把Grid Size(铺铜密度)改成0mil,就可以了;

铺铜与焊盘连接方式,在Design的Rules的Manufacturing下的Polygon Connect Stylel里设置.

我是这样干的,谁有跟好的办法,尽请指教.

学习,这种情况用的很多

不懂啊哈  以后在看吧
