真诚求教:环形或圆形布元器件怎么实现(有图)

录入:edatop.com     点击:




现在在做一个LED的产品,需要如图的效果,但是用PROTEL不知怎么比较有效率的实现,求教。谢谢!

顶起来,不能沉啊。这是一种LED的产品,要使LED呈圆形或半圆形摆放。

顶起来,怎么关注的人这么少啊

用protel 99比较困难,这个不但零件要按圆形排放,每个零件也要旋转不同的角度,用AUTO CAD好像容易些,再倒入到protel里

呵呵 这样 谢谢

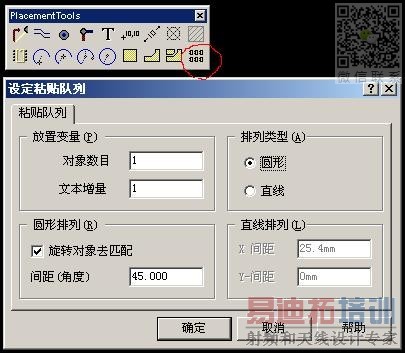

用AD6以上都能实现.复制一个LED灯.快键E+A.陈列粘贴--在陈列类型选圆型.填写间距就好了.

我试了一下,不能带网络排

99SE环形阵列很好搞定!不知道你用的是什么软件!

使用粘贴队列



使用粘贴队列

多谢先,还有更好办法吗!

protel99好像很难实现!
