AD导出gerber文件出错
录入：edatop.com 点击：

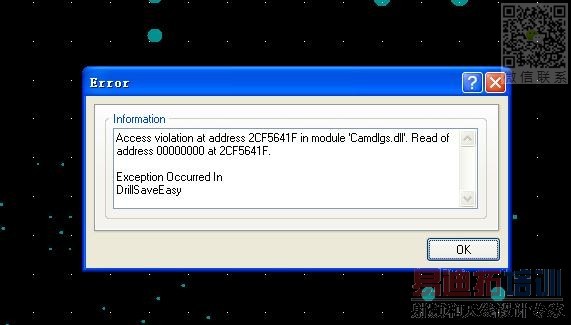

今天将一个PCB图导出gerber文件的时候出错了，生成gerber文件然后导出来没错，但生成钻孔时有两次提示(可能是PCB上面有不同形状的两种孔)，生成后保存钻孔的时候老是提示出错，见下面，大家知道是怎么回事吗?
BGU太多了
学是改用protel99
或者是pads吧

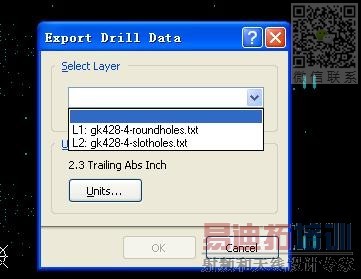

之前是用AD summer09的，现在改用AD winter09之后重新试了一下，结果就没有提示上面的错误了，但生成钻孔之后有两个选项，不知道该选哪个了。
