请教资深工程师,图片上中文是怎么做出来的?

录入:edatop.com     点击:
请教高手,图片上中文是怎么做出来的?
知道的能不能说一下,怎么做那个元件封装。请教!



文字可以使用hpgl转换. 但是还有其他的什么方法, 我就不知道了

还有, 如果在autocad,coredraw里面写汉字,也是可以读入到其他软件的

应该是在350里做的负线 再转回protel做成元件的 有些麻烦

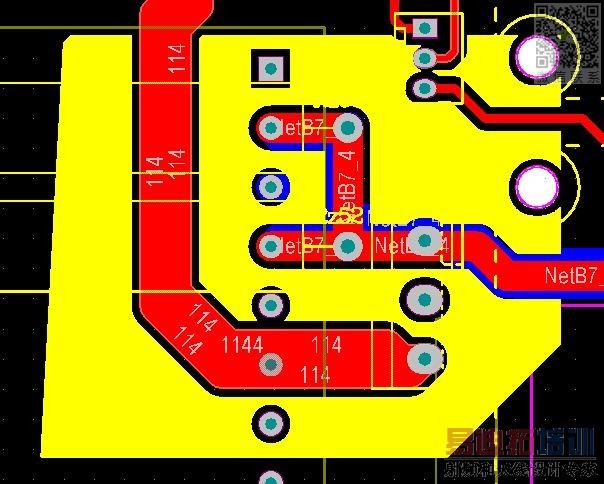

顶级应用如图,让丝印也能避开走线

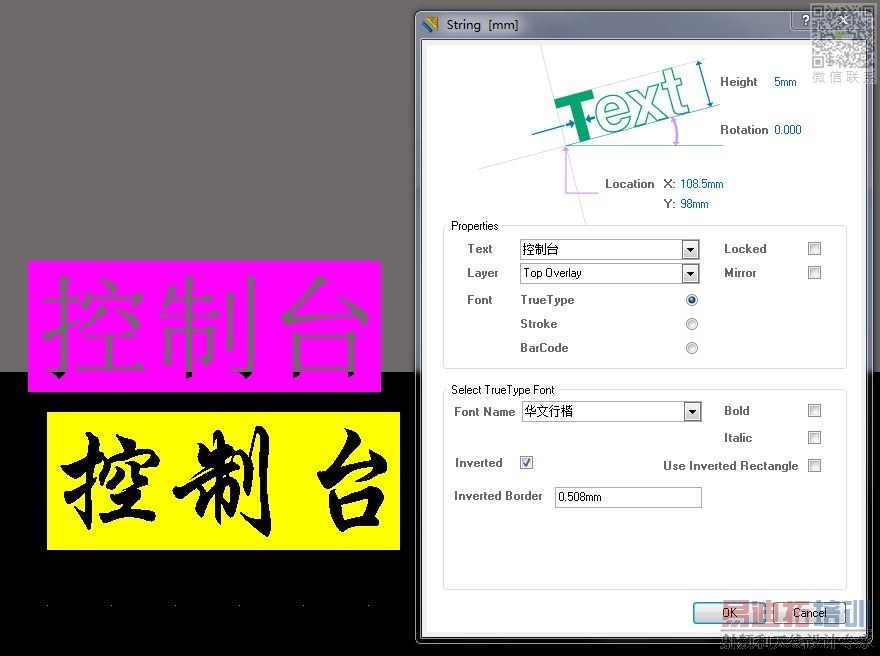

按图中设置,就可以做出所以效果

给5楼加10分,呵呵,回答真到位

最上层的兄弟用的是PROTEL99SE
没有这功能(那只有AD才有,而且AD6.X版本也是没有的)
只能是在AUTOCAD中写字接着分解,再填空线段层入到PROTEL99SE中

无语,不思进取,还在用这么落伍的工具,再怎么也不能老停留在DOS时代吧
不过依我所见,他的背景像是DXP的哟。看清楚了说

恩,这方面AD7还是容易的,PADS就不行了。..............

dsadsaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa



    protel99?

Protel 99 SE是可以做镂空丝印的:放置镂空字要使用汉化PROTEL99SE提供的放置中文的办法,然后将中文(英文)字解除元件,(Tools\Convert\Explode Component to Free Primitives)因为那是一个元件,否则只会形成一个外框。将规则中布线安全间距设置成0.001mm,将覆铜的线宽然按0.1mm 、间距按0.09mm 和不去除死铜后再覆铜,然后移动覆铜,程序会询问是否重新覆铜,回答NO。最为重要的是覆铜不可以直接做出镂空丝印的,需要将覆铜打散(Tools\Convert\Explode Polvgon to Free Primitives)再全局修改属性为TopOverlay层。
