如何设置可以让过孔在铺铜时完全被包围

录入:edatop.com     点击:

[讨论]如何设置可以让过孔在铺铜时完全被包围, 即没有十字 连线,完全在铜皮中?  同事保证 焊盘全部是有十字连接的热焊盘?

AD6 和winter09版本, 99se 不在讨论中

这个请看帖:http://bbs.ednchina.com/ShowTopic.aspx?id=69420

转贴内容看下一楼内容

hellolittle

AD6.8和2004的VIA地线辅铜连接方式怎么不一样

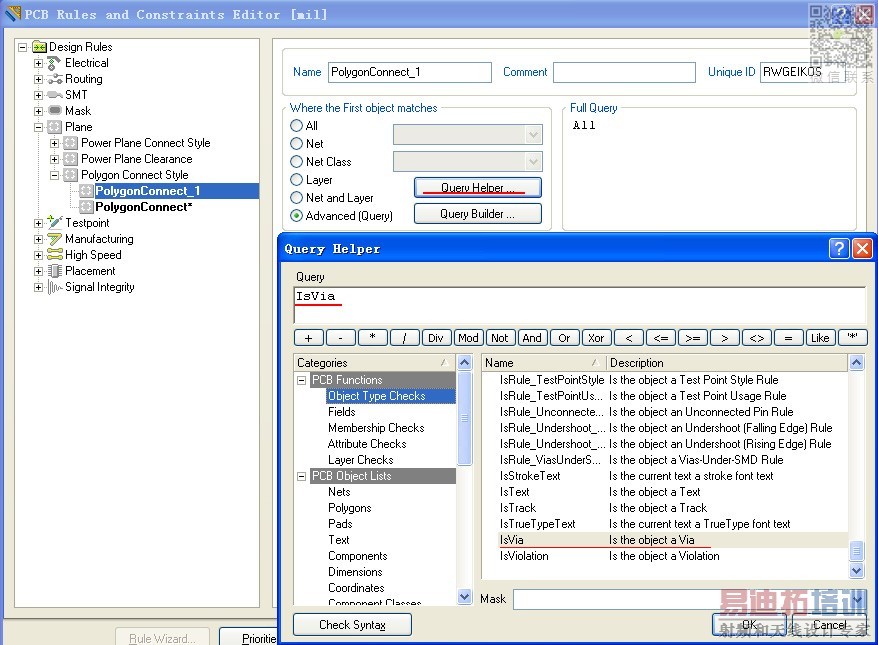

这是因为AD6和2004对铺地(覆铜)时对Via的默认的连接方式不同造成的,AD6是Relief Connect而2004是Direct Connect,只要在规则里加上一条覆铜时对Via的规则即可,具体如图:

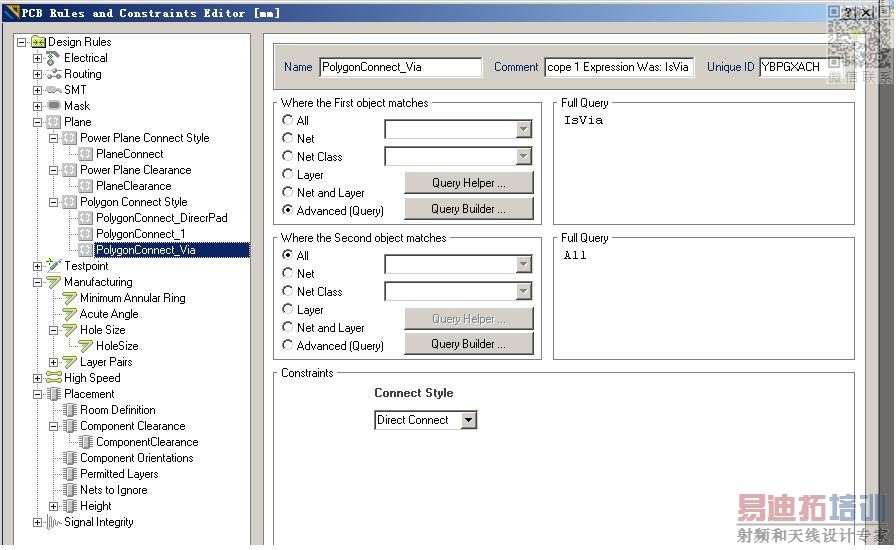

补充操作辅图

Rules->lane->olygonConnect->Conn Style里选Direct Connect

也就是怎样增加对VIA的规则

不错,顶一下!感谢小编!

对VIA过孔规则设置,楼上的楼上正解

对VIA过孔规则设置,?

99里如何设置呢

非常正确,
