Altium 对于 Atmel Touch Controls 的支持 (下)
录入：edatop.com 点击：
SmallQMatrixSlider
使用 SmallQMatrixSlider 器件实现小型slider传感器。这是一个互电容，一维，立体内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB中类似一个1 x n 的button阵列，其中n为通道的个数。这里的X 和 Y 极仍然像交叉手指一样，而相邻的X极之间有一个gap，Y极却在gap上多一个手指而形成连续（因为Y极是所有通道公用）。在同一个X极中被分割开的区域会用过孔和反面走线连接起来。

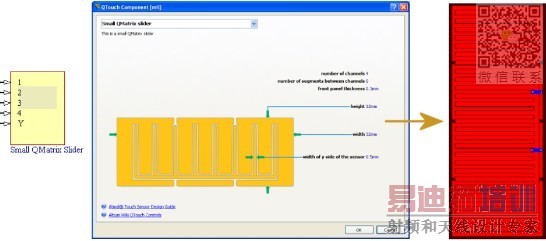

Small QMatrix slider 的默认设置和相应的传感器模板.
SmallQMatrixWheel
使用 SmallQMatrixWheel 器件实现小型wheel传感器。这是一个互电容，一维，立体内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB中类似一个1 x n 的环形button阵列，其中n为通道的个数。这里的X 和 Y 极仍然像交叉手指一样, 只是X极的形状像锥形的手指。相邻的X极之间有一个gap，Y极却在gap上多一个手指而形成连续（因为Y极是所有通道公用）。在同一个X极中被分割开的区域会用过孔和反面走线连接起来。

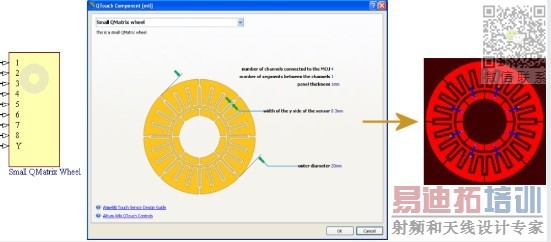

Small QMatrix wheel的默认设置和相应的传感器模板.
MediumQMatrixSlider
使用 MediumQMatrixSlider 器件实现2-layer 中型slider传感器. 这是一个互电容，一维，立体内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB中包含n个斜条状的X极，其中n为通道个数。相邻的X极之间有一个gap。Y极是连续的（因为Y极是所有通道公用），它由几个水平的”手指”组成。Y极位于Top Layer，而X极位于背面，Bottom Layer.
X极的一段有4mm的高度。如果一个slider需要更高的高度，可以将X极添加更多段，添加时按照Z字形放置。而每添加一段X极，就相应增加Y极的一个手指。在默认配置中，slider的高度是12mm，所以X极有3段斜条构成Z字形，而公共的Y极就有3个手指。

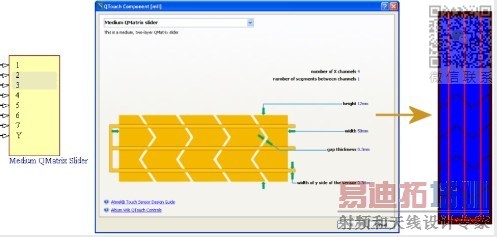

Medium QMatrix slider的默认设置和相应的传感器模板.
MediumLargeQMatrixWheel
使用MediumLargeQMatrixWheel 器件实现2-layer 中型wheel传感器。这是一个互电容，一维，立体内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB中包含n个弧形锯齿状的X极，其中n为通道个数。相邻的X极之间有一个gap。Y极是连续的（因为Y极是所有通道公用），它由几个环组成。Y极位于Top Layer，而X极位于背面，Bottom Layer.
每个X极在半径方向上有4mm的高度。如果wheel比较大，可以相应增加多段X极，在半径方向上以弧形锯齿形状外扩，每外扩一段，就添加一个Y极的环。在默认配置中，wheel的内径是16mm，外径40mm，所以X极由3段构成，相应的，公共的Y极有三个环。

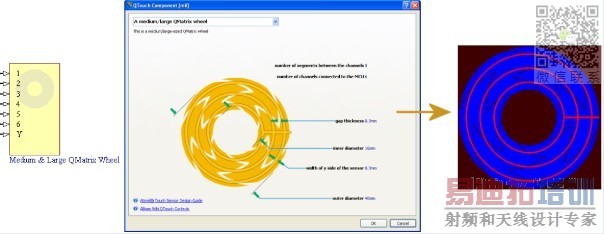

Medium/large QMatrix wheel的默认设置和相应的传感器模板.
MediumResQMatrixWheel
使用 MediumResQMatrixWheel器件实现2-layer中型wheel传感器。这是一个互电容，一维，阻性内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB由扇形的X极和环形的Y极构成。相邻的X极之间有一个gap，而Y极是连续的（因为Y极是所有通道公用）。Y极位于Top Layer，而X极位于背面，Bottom Layer。
每个X极在半径方向上有4mm的高度。如果wheel比较大，可以相应增加多段X极，在半径方向上以扇形外扩，每外扩一段，就添加一个Y极的环。在默认配置中，wheel的内径是7.5mm，外径30mm，所以X极由3段构成，相应的，公共的Y极有三个环。

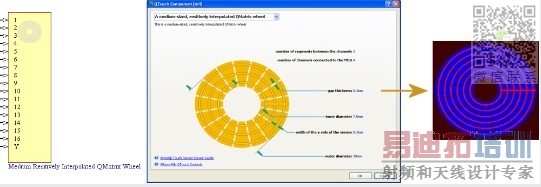

Medium resistively-interpolated QMatrix wheel的默认设置和相应的传感器模板.
配置这个传感器时，你可以选择每两个电极之间隔离带的个数，当然隔离带需要均匀分布。默认的配置是4通道，使用3个隔离带，所以会出现16个扇形的X电极。对应默认配置，将会使第1,5,9,13这4个pin对应的4个通道连接到控制器。
为了给传感器的电场提供由电信号控制的内插值，设计当中需要使用额外的电阻。通常典型方案会使用2Kohm到100Kohm的电阻连接在相邻的两个通道之间。下图给出了默认配置中的电阻连接方案。

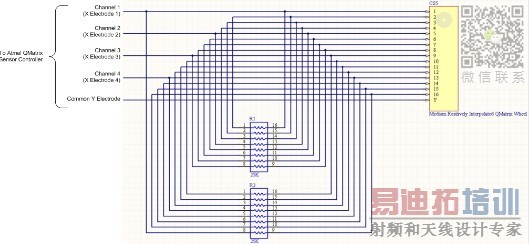

示例：为传感器提供内插而连接的电阻
Atmel Sensor Controllers
Atmel QTouch 和 QMatrix 感应控制器可以在Atmel Touch Solutions 集成库(Atmel Touch Solutions.IntLib)中找到, 位于安装目录的\Library\Atmel 目录下。
Atmel Touch Solutions.IntLib 只有在安装了Altium Designer Board Level Libraries之后才可用.
使用 SmallQMatrixSlider 器件实现小型slider传感器。这是一个互电容，一维，立体内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB中类似一个1 x n 的button阵列，其中n为通道的个数。这里的X 和 Y 极仍然像交叉手指一样，而相邻的X极之间有一个gap，Y极却在gap上多一个手指而形成连续（因为Y极是所有通道公用）。在同一个X极中被分割开的区域会用过孔和反面走线连接起来。
Small QMatrix slider 的默认设置和相应的传感器模板.
SmallQMatrixWheel
使用 SmallQMatrixWheel 器件实现小型wheel传感器。这是一个互电容，一维，立体内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB中类似一个1 x n 的环形button阵列，其中n为通道的个数。这里的X 和 Y 极仍然像交叉手指一样, 只是X极的形状像锥形的手指。相邻的X极之间有一个gap，Y极却在gap上多一个手指而形成连续（因为Y极是所有通道公用）。在同一个X极中被分割开的区域会用过孔和反面走线连接起来。
Small QMatrix wheel的默认设置和相应的传感器模板.
MediumQMatrixSlider
使用 MediumQMatrixSlider 器件实现2-layer 中型slider传感器. 这是一个互电容，一维，立体内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB中包含n个斜条状的X极，其中n为通道个数。相邻的X极之间有一个gap。Y极是连续的（因为Y极是所有通道公用），它由几个水平的”手指”组成。Y极位于Top Layer，而X极位于背面，Bottom Layer.
X极的一段有4mm的高度。如果一个slider需要更高的高度，可以将X极添加更多段，添加时按照Z字形放置。而每添加一段X极，就相应增加Y极的一个手指。在默认配置中，slider的高度是12mm，所以X极有3段斜条构成Z字形，而公共的Y极就有3个手指。
Medium QMatrix slider的默认设置和相应的传感器模板.
MediumLargeQMatrixWheel
使用MediumLargeQMatrixWheel 器件实现2-layer 中型wheel传感器。这是一个互电容，一维，立体内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB中包含n个弧形锯齿状的X极，其中n为通道个数。相邻的X极之间有一个gap。Y极是连续的（因为Y极是所有通道公用），它由几个环组成。Y极位于Top Layer，而X极位于背面，Bottom Layer.
每个X极在半径方向上有4mm的高度。如果wheel比较大，可以相应增加多段X极，在半径方向上以弧形锯齿形状外扩，每外扩一段，就添加一个Y极的环。在默认配置中，wheel的内径是16mm，外径40mm，所以X极由3段构成，相应的，公共的Y极有三个环。
Medium/large QMatrix wheel的默认设置和相应的传感器模板.
MediumResQMatrixWheel
使用 MediumResQMatrixWheel器件实现2-layer中型wheel传感器。这是一个互电容，一维，阻性内插式传感器。它有多个通道直接连接到Atmel QMatrix 感应控制器。相应的sensor模板在PCB由扇形的X极和环形的Y极构成。相邻的X极之间有一个gap，而Y极是连续的（因为Y极是所有通道公用）。Y极位于Top Layer，而X极位于背面，Bottom Layer。
每个X极在半径方向上有4mm的高度。如果wheel比较大，可以相应增加多段X极，在半径方向上以扇形外扩，每外扩一段，就添加一个Y极的环。在默认配置中，wheel的内径是7.5mm，外径30mm，所以X极由3段构成，相应的，公共的Y极有三个环。
Medium resistively-interpolated QMatrix wheel的默认设置和相应的传感器模板.
配置这个传感器时，你可以选择每两个电极之间隔离带的个数，当然隔离带需要均匀分布。默认的配置是4通道，使用3个隔离带，所以会出现16个扇形的X电极。对应默认配置，将会使第1,5,9,13这4个pin对应的4个通道连接到控制器。
为了给传感器的电场提供由电信号控制的内插值，设计当中需要使用额外的电阻。通常典型方案会使用2Kohm到100Kohm的电阻连接在相邻的两个通道之间。下图给出了默认配置中的电阻连接方案。
示例：为传感器提供内插而连接的电阻
Atmel Sensor Controllers
Atmel QTouch 和 QMatrix 感应控制器可以在Atmel Touch Solutions 集成库(Atmel Touch Solutions.IntLib)中找到, 位于安装目录的\Library\Atmel 目录下。
Atmel Touch Solutions.IntLib 只有在安装了Altium Designer Board Level Libraries之后才可用.
