怎么取消via上的助焊层

录入:edatop.com     点击:
因为是自动焊,不要求via吃锡。请教各位怎样才能取消via上的助焊面,就是要求via的PAD是绿的,不要有焊锡面。

双击属性里面有选项。

是哪一个选项啊,我看过属性框,但不知是哪一个?

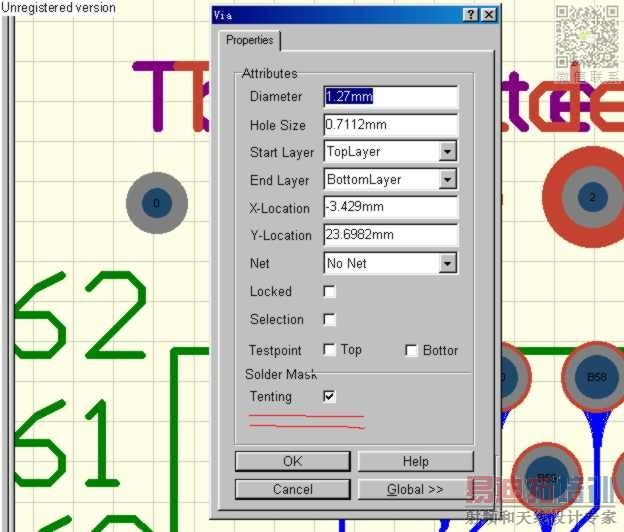

选中 tent ing 试试。


这样的话阻焊剂(绿油)将把via全覆盖(pad同样),不知是否是你所要的。

谢谢,但是我要怎么知道助焊层已经去掉了呢?

选中了 tenting,VIA的阻(不是助)焊层就没有了。你仔细看看。

是的,成功了!谢谢各位!

我用的是PROTEL99 SE,取消助焊层的时,全局编辑做不了,一个板上几百个VIA,一个一个的来,累都累死了。请高手指点迷津。

可以的.钩上后选GLOBAL,在HOLE SIZE那里选上SAME.就可以了

我也搞不定,这东西全局编辑做不了啊

那样做可以的啊!

可能是你安装的时候没有安装好,可以重新安装一下
