Altium designer 9如何调整PCB工作区域颜色
录入：edatop.com 点击：
请教各位大虾，我从ROTEL99SE里导入PCB，现在想调整板框，但是PCB的工作区域还是灰色，
如何设置使扩大的工作区域变成黑色的底色，多谢！
附图：

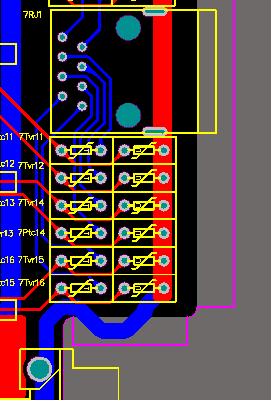

黑色的是原来的，修改禁止层后，增加的部分还是灰色的，怎么样才能把灰色的调整成黑色的
如何设置使扩大的工作区域变成黑色的底色，多谢！
附图：
黑色的是原来的，修改禁止层后，增加的部分还是灰色的，怎么样才能把灰色的调整成黑色的
不好搞，有难度。
点击：设计--板子形状--重新定义板子外形，然后在板子外形上（禁止布线层上）描绘一遍即可。

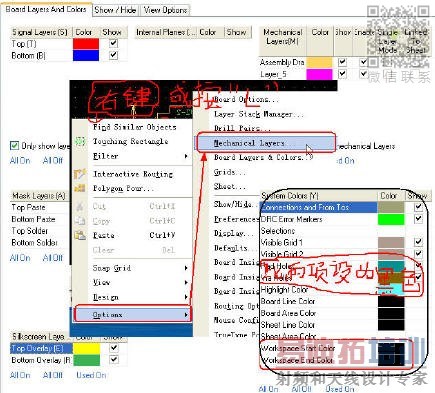

如图
楼上强，支持分享！
看看。学习了。
晕倒 搞这么复杂 选中板框 然后Design--Board Shape--Define from selected objects即可
