出GB的时候出现奇怪的现象,pcb文件里的圆弧在出完GB后变成了任意线

录入:edatop.com     点击:
请问各位大侠!    出GB的时候有出现这种奇怪的现象吗?pcb文件里的圆弧在出完GB后变成了任意线?请问知道怎么设置吗?

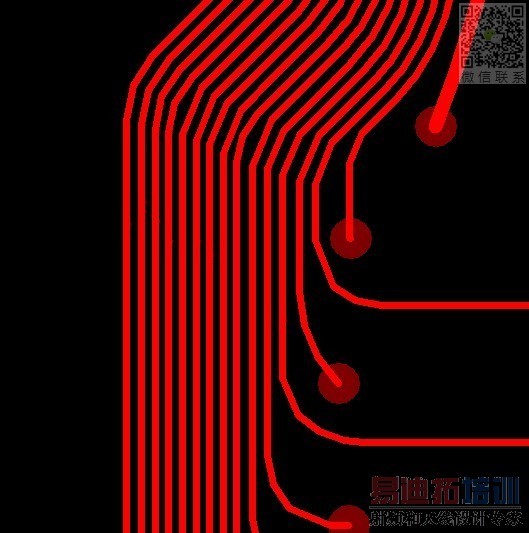

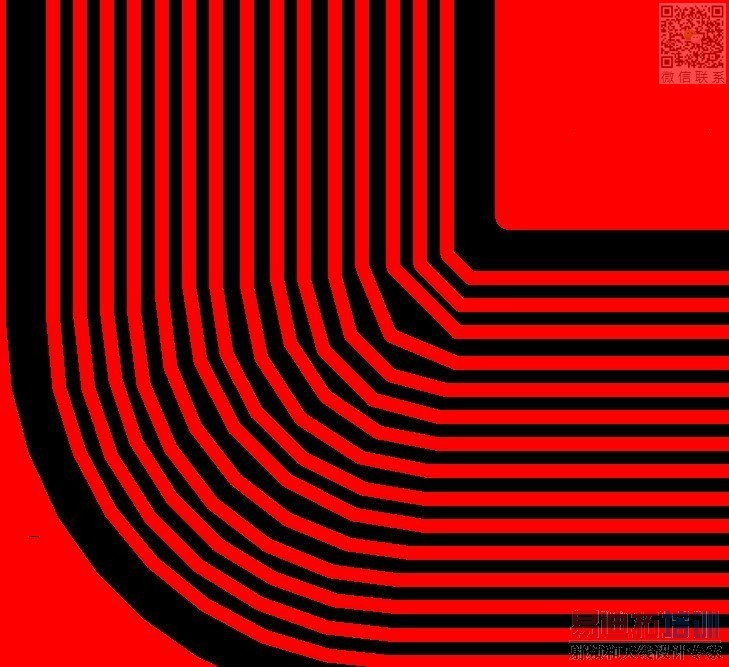

  GB文件

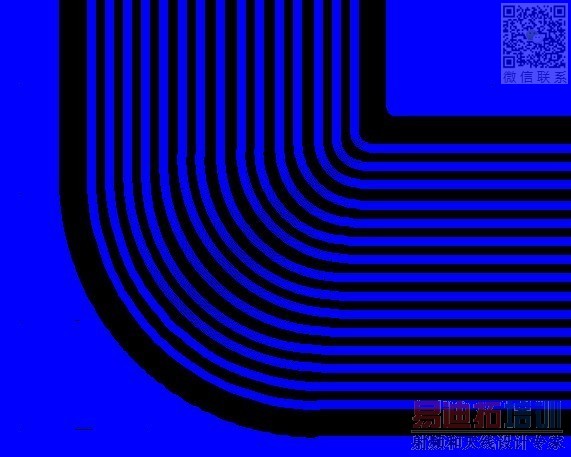

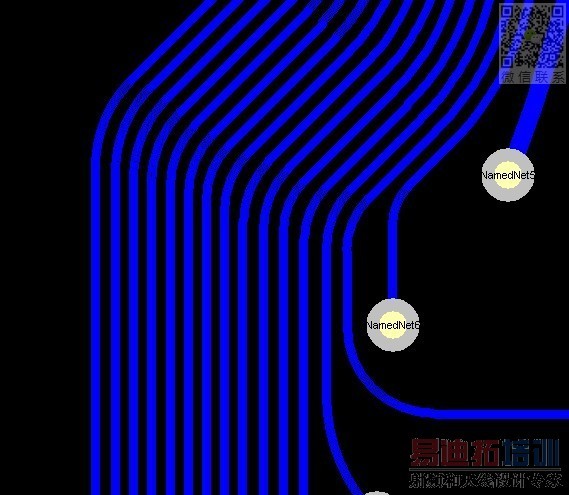

    对应的pcb文件






是不是单位的问题,精度问题

分辨率的问题

跟这两个好像都没有关系,是文件出GB资料的时候出现的这种问题

有个use software arcs选项 不要打勾

路过,打酱油的

    正好反过来,要打钩的,并且要注意选2:5格式,用2:3易出现这种情况

谢谢!非常感谢!

刚刚采用你提供的那种方式试了一下,第一次可以,再出一次的时候就还是以前的那种问题

可以的时候导入GB文件中有“Zero radius arc dedected. Assuming linear interpolation。”提示就可以,没有这个提示就不行。请问这种问题在哪里设置好点。

路过的..围观下...

路过,学习!

把文件传上来

有个use software arcs选项 不要打勾

不懂,学习一下!

arcs不要打散就可以了
