AD WINTER 09中，想做个特殊的偏心焊盘，有没有更好的办法？
录入：edatop.com 点击：

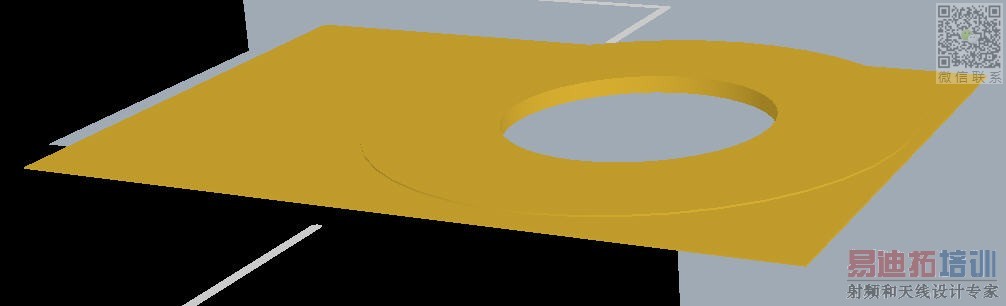

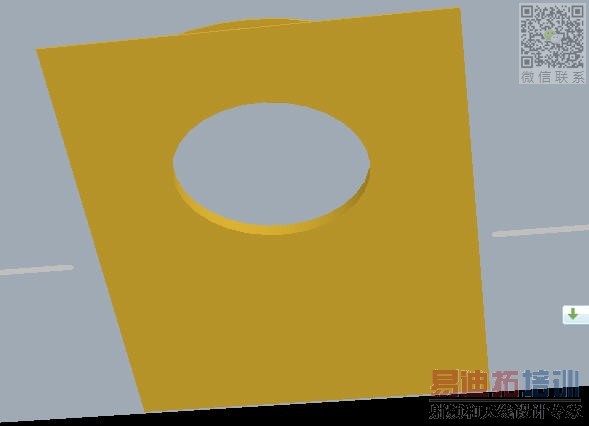

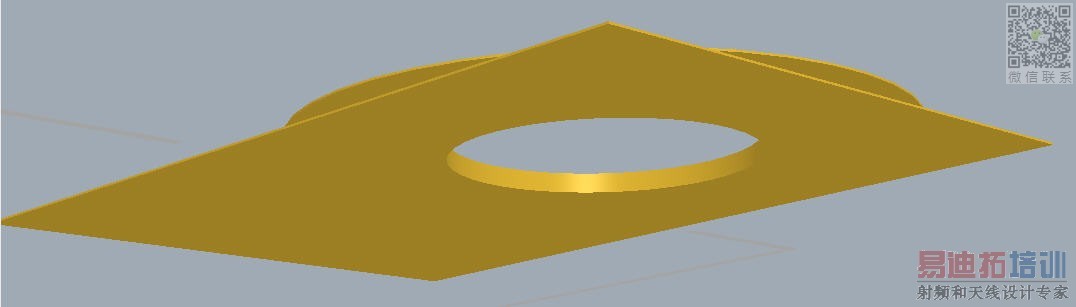

这个焊盘顶层是圆形的焊盘，孔在正中央。底层为长方形，孔偏心。如下图我的做法是把顶层设成圆形，底层设成长方形，然后在长方形的一侧补了一块铜皮。但是这样的话，封装放到pcb里会报警，显示距离太近或短路
还有一种方法就是分别在顶层、底层放置铜皮，然后在铜皮上放个planted特性的孔。但是这样，我就不知道如何给这个焊盘设置编号了，即没了电气特性
各位有没有好办法?

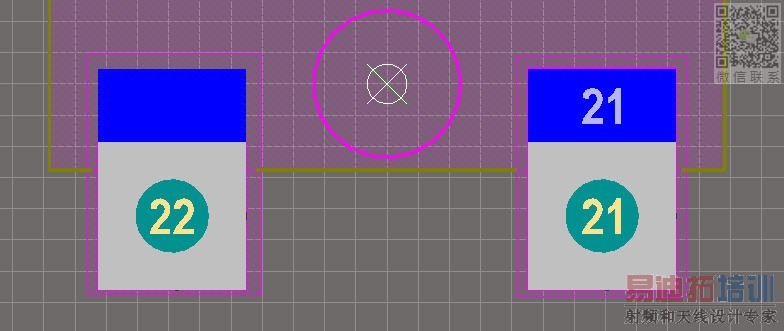

楼上说的方法不错。附图，左边是我以前的方法，右边是楼上的方法。
还有一种方法就是分别在顶层、底层放置铜皮，然后在铜皮上放个planted特性的孔。但是这样，我就不知道如何给这个焊盘设置编号了，即没了电气特性
各位有没有好办法?
楼上说的方法不错。附图，左边是我以前的方法，右边是楼上的方法。
用一个贴片和一个通孔焊盘叠加就行了
至于报警的话 你两个焊盘都设成一样的名称就行了
按楼上的说法做就对了。
楼上说的方法不错。附图，左边是我以前的方法，右边是楼上的方法。
kankan,xuexixia！
不懂，学习一下！
楼上说的方法不错。附图，左边是我以前的方法，右边是楼上的方法。
