新手求助各位工程师
录入：edatop.com 点击：

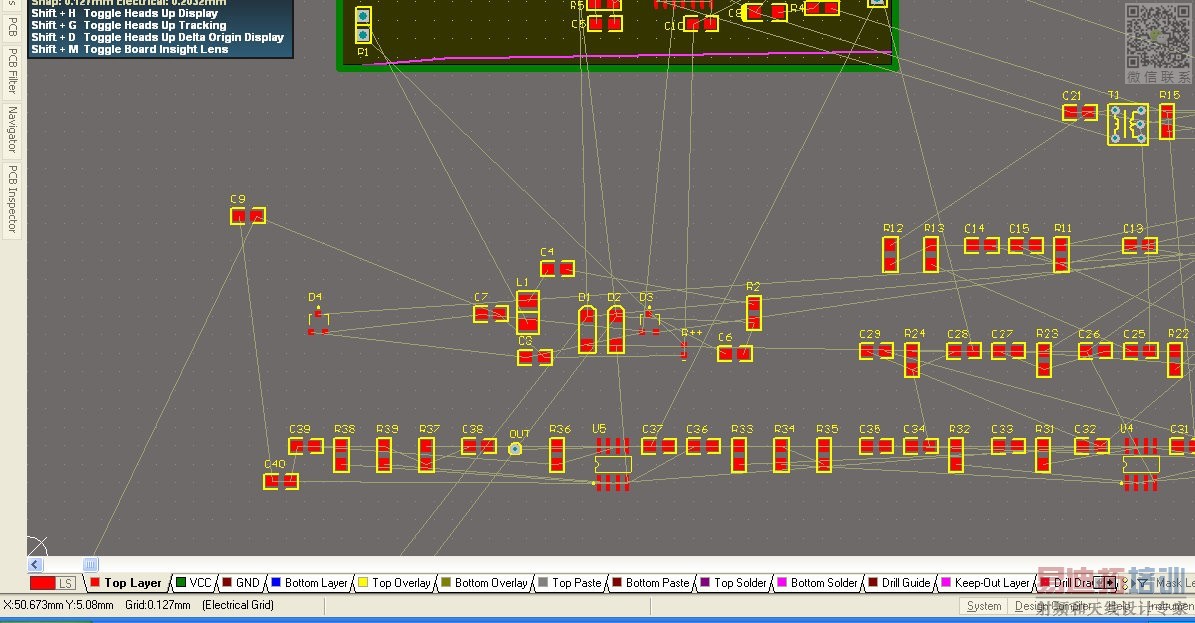

各位大虾，小弟刚学画板，遇到一个问题，想请教下给位XD，大家看这张图片，左下角有3条飞线指向一个原件，但是我已经把界面拖到最下最左了，还是看不到那个原件，不能把这个原件给拿出来，请问大侠们该怎么解决呢?
方法1：全选所有元件，然后移动看能不能拖出来，或者全选后，进入tools—器件布局—在矩形区域排列，然后再你能看见的位置拖出一个矩形框出来，元件应该就会排列在这个区域中；
2：你的那个元件应该是3脚的元件，去原理图里面查到它的位号，然后到原理图中输入快捷键：jc，看能不能到达这个元件的位置，然后拖出来。
要是上面的方法不管用，建议你先关掉AD，然后重新启动看看，因为AD有时候会出些莫名其妙的问题；还是不行你就把导入PCB的元件全部删除了，然后再重新从原理图导入看看。
忘记一点了，你有没有把画布缩小到最小啊?也可以试试看（按着鼠标滚轮把鼠标向后拉到底）或者输入VF可以查看全部。
只有顶你一下了啊
帮顶,请问是用的什么软件.
顶一下了，一楼正解
顶一下～～～
