CAD文件转换成protel文件

刚刚学习了画板，老大给就给机会让我实践一下，心里挺高兴的，可一上手就有点郁闷了，因为我要把产品的底壳尺寸图调入进来，只有现成的CAD文件，其实自己在PCB编辑器里也可以自己画几个框框，k可以后工作中肯定还会遇到这样的事，一直这样的画不免就有点麻烦，当时老大在忙着别的事，我就自己在网上搜，照着一些网友的说法试了几遍都不成，没招了才硬着头皮请教老大，几步就搞定了，事后想想，有的朋友或许也有这方面的疑惑，所以就来发个帖子，希望会对大家有所帮助，当然了，这里面高手多，看到后还请批评指正...
1.先用CAD软件打开源文件（就是需要转化的那个CAD文件），由于转换格式的不一样，所以转化后的文件会有点大，建议只留下你需要的线，把用处不大的线都删掉（打个比方，我们这边的结构工程师把底壳的机构画的很详细，很多的线条，我一看就晕，都调过去还不被它晕死，所以只留下我想要的外边框和中间的定位孔及螺丝孔）

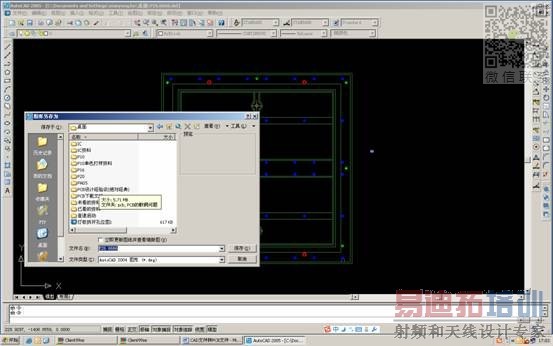

2.第一步结束后，在CAD软件的菜单里找到“另存为”选项，如图1（图片放在最下面）
在最下边的文件类型里选择AutoCAD 2000/LT2000 DXF(*.dxf),然后给文件命名，再保存。

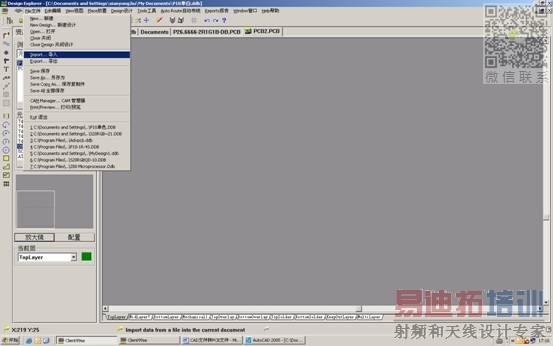

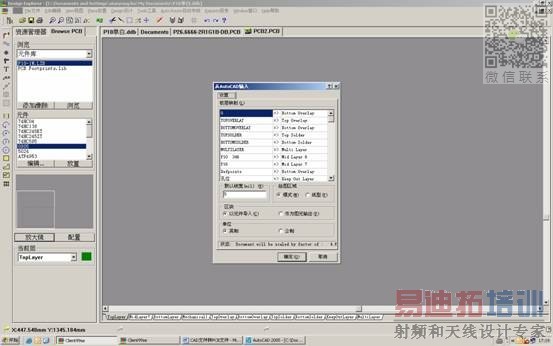

3.打开Protel99se,新建设计数据库---新建PCB文件，并打开---点击'File'选项---在弹出的菜单中选择'mport'也就是导入选项，如图2，在弹出的对话框中选择，刚刚保存的那个*.dxf文件，点击'打开’选项，可以看到图3，这个图是两个换图软件的图层转换，CAD我也不太懂，所以这里就不多解释每个层是什么意思，我操作时只是把我需要的定位孔螺丝孔之类的改成禁止布线层就成，然后把下边的单位选项改成公制（具体也不知道为什么，反正我选英制怎么都不行）最后点击确定，会弹出几个让你确认的对话框，一直确定就ok了，如图4

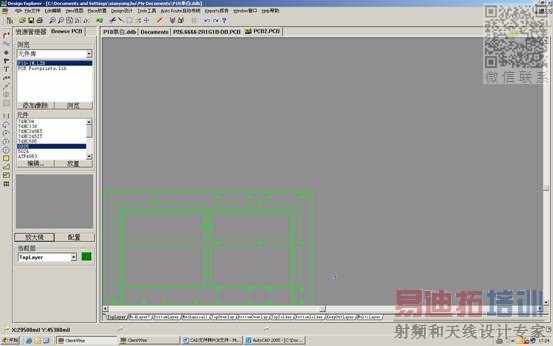

4.刚调进去的图是放在左下角的位置，为了方便查看，你可以选中全部，把它拖放到中间位置，根据个人习惯可以考虑是否把图元解除锁定，最后保存，注意这里要保存成*.PCB文件，因为我们的目的就是在Protel里用，做到这里就算结束了，我试过，可以的，哪位还有疑问的话可以一起讨论下，谢谢

图1
图2
图3
图4


CAD, protel, 调用, 转换

晕...... 内容和标题不符合....

好像是一样的吧，就是把CAD文件转换成我需要的protel文件呀，朋友，你的理解是?

cam350拉槽怎么啦，那位大哥知道?

不懂啊，抱歉

谢谢    你了

你太客气了，我也没有帮上什么
对了，兄弟有时间不妨来看看这个帖子
http://www.pcbbbs.com/viewthread.php?tid=227290

存为AutoCAD2000的DWG格式就可以了，有样条曲线时存为2000的DXF格式倒入

谢谢
