PCB布局中的一个抗干扰问题

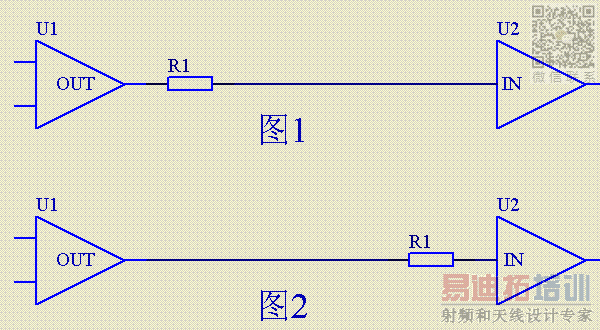

在图中, 同一个电路,在布局时应该选择哪种方式最好！  大家讨论一下！

   (即电阻R1应该靠近哪一端,受到外界电路的干扰最小;  同时,使电路本身的电磁波对外界电路干扰最小！)

大家来看看啊?

贴子沉得太快了,自己再顶上去！ 说明一下,我不是为了加分才顶的,而是为了问题得到解决！望大家谅解！

希望高手们解答一下！谢谢！

我来说一点个人意见，请别见笑，各位如有高见，请指明：

1. 如果U1输出的是强信号,则按图1布局,因为强信号对周边电路的干扰较大,所以,将电阻加在U1输出端以降低后一段导线上的电压，以防止强信号对外界的干扰。

2. 如果U1输出的是弱信号，则按图2布局，因为弱信号容易受到干扰，所以，将电阻加在U2的输入端，使U1与电阻间的导线上的信号在衰减之前有较好的抗干扰作用！

如果输出阻抗低而输入阻抗高（通常应该是这样的），电阻阻值又较大的话，个人倾向于图2，因为输入阻抗高，所以电阻两端的电压应该差不多，他对外界的干扰也不会相差太大，但正因为输入阻抗高而且电阻阻值又较大，所以图1的很大一部分走线是高阻抗的，外界对他的干扰也会比较重；而图2则大部分走线是和低阻抗的输出端相连，所以抗干扰能力应该比图1要好得多。以前曾遇到过别人的一块板子出抗干扰能力差的问题，查明就是布线有类似的问题。

个人水平有限，请高手指正！

非常感谢楼上两位详细的解释！

      如果上面的放大器U2改为一个三极管,它的输入脚为三极管的基极,那么,输入阻抗相对来说不是很高, 又应该采用哪一种方案呢?

学习！

顶！

顶顶顶！

学习学习，这个我还真的是不懂

对于阻抗匹配的问题谁又能说清楚呢，如果输入阻抗不太高的画，建议采用把串联电阻，改为将中间的布线通过一电阻接地，效果较好，
一家之言

这个要顶一下 yth0的回答

我是低手，不会这个，请高手讲解！

好好学习，支持
